Существует много способов увеличить скорость интернета 3G модема, основные из них описаны здесь. В этой статье я более подробно опишу один из способов, а именно попробую увеличить скорость интернета подняв на высоту 3G модем с помощью USB кабеля по витой паре.

Немного поясню, что такое USB удлинитель по витой паре- устройство состоит из 2-ух приемо-передатчиков, один подключается к компьютеру в USB порт, второй к USB устройству и соединяются между собой с помощью обычного кабеля для компьютерных сетей CAT5 или CAT6 (витая пара). Эта не хитрая конструкция позволяет подключить USB устройство (3G модем, принтер) удаленное на расстояние до 30 метров.

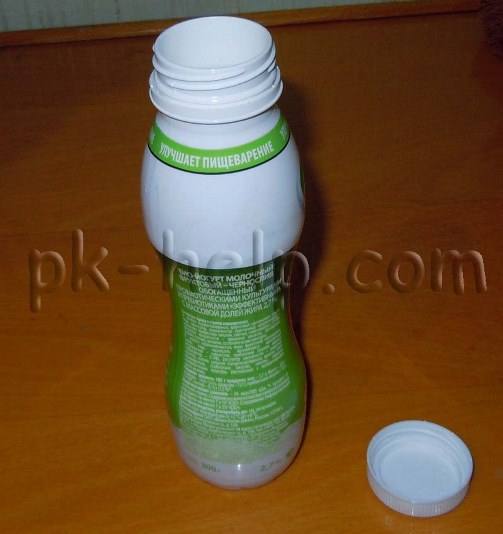

Если 3G модем будет расположен на улице, понадобиться пластиковая бутылка с большим горлышком, желательно зауженная, что бы удобней было закрепить ее . Само собой так же необходим USB модем,  2 коннектора, обжимное устройство, сетевой кабель CAT5 или CAT6, обратите внимание, если будете размещать модем на улице, необходимо использовать уличный сетевой кабель.

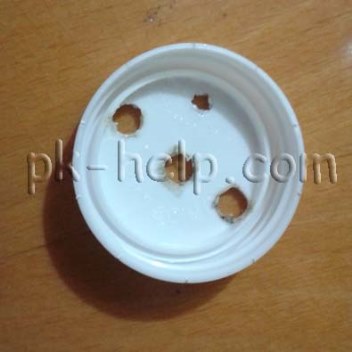

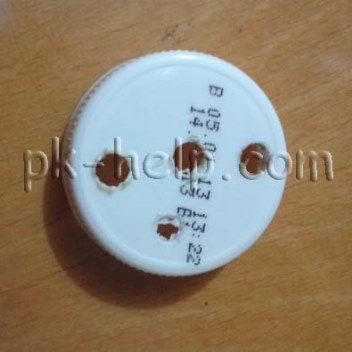

 Если все необходимое у вас есть, приступим к сборке. Проделываем в пробке 4 отверстия 3 из которых одинакового размера, диаметром равным диаметру сетевого кабеля и еще одно отверстие для вентиляции, что бы не собирался конденсат. Отверстия можно продлеать сильно нагретой отверткой.

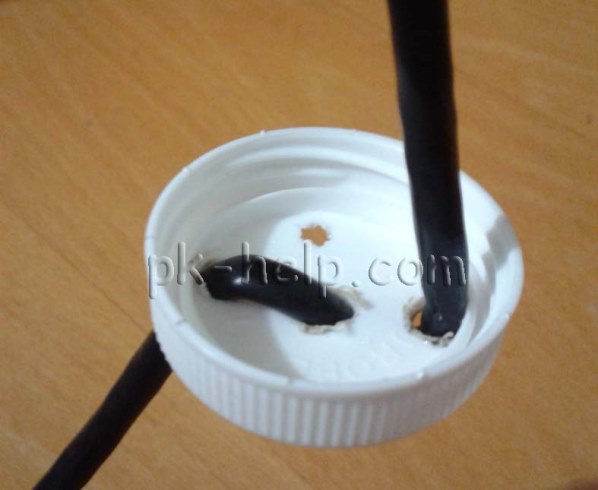

Продеваем сетевой кабель, как показано на рисунке.

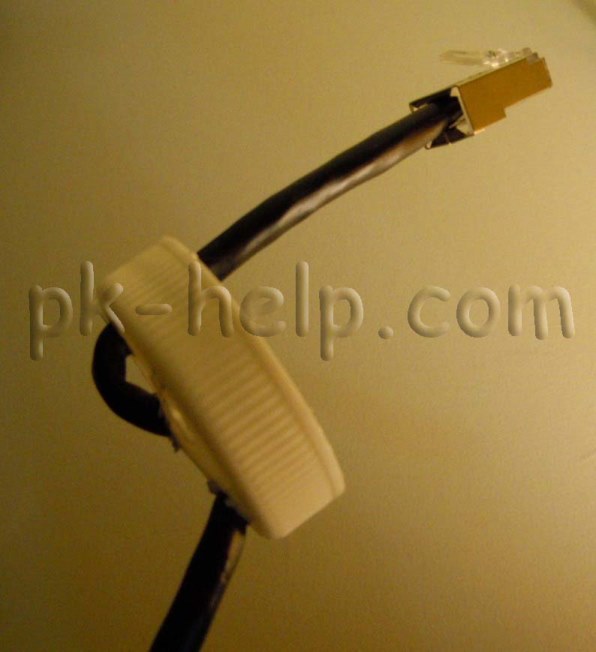

Обжимаем конец кабеля.

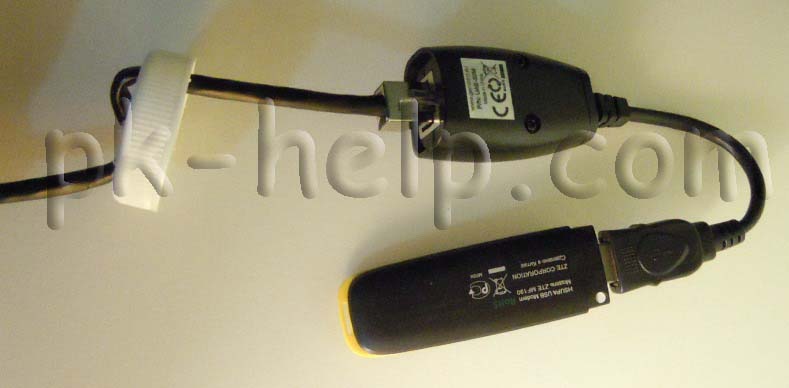

 Подключаем к коннектору USB удлинитель по витой паре и к нему же подключаем 3G модем.

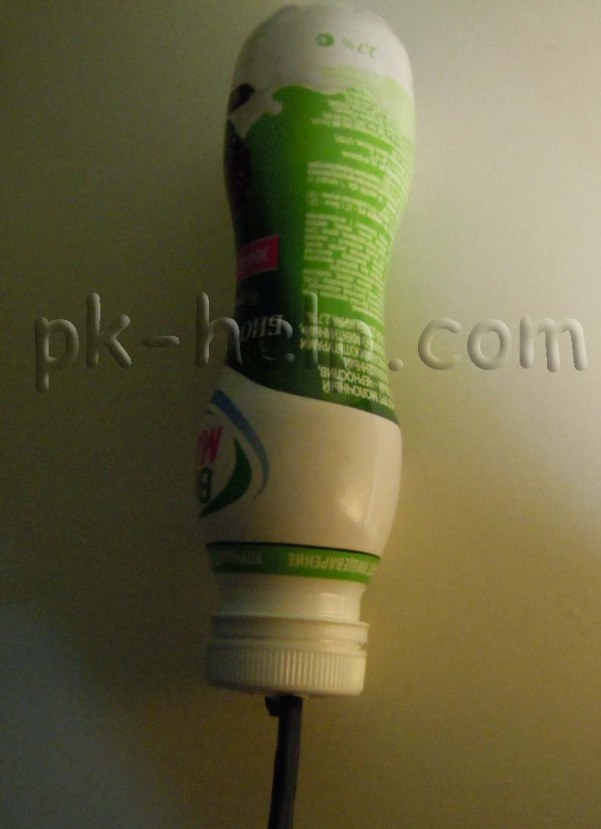

Аккуратно помещаем все в пластиковую бутылку и закручиваем пробку.

Размещаем эту конструкцию как можно выше, для более лучшего и устойчивого сигнала 3G. Поскольку 3G модем в моем случае используется в деревне, а в каждом деревенском доме есть мачта с расположенной на ней антенной, мне не пришлось долго думать где расположить собранное устройство.

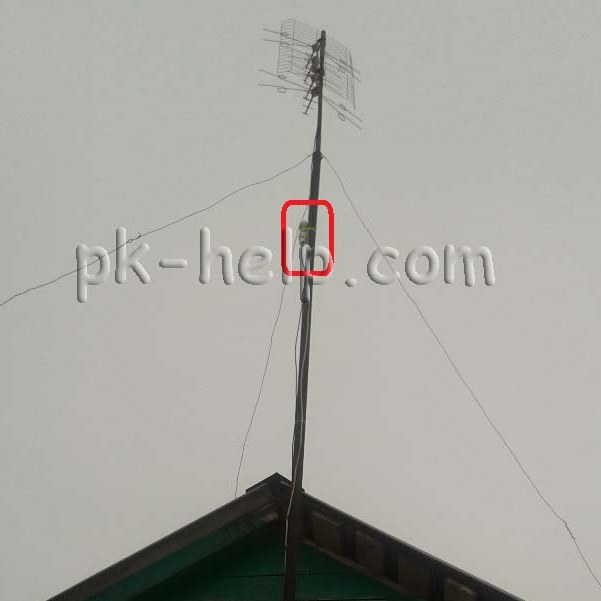

Вот, что получилось в итоге. Обратите внимание, что располагать бутылку необходимо горлышком вниз, что бы влага не попала внутрь.

Другой конец кабеля обжимаем и подключаем к второй части USB удлинителя по витой паре, после этого подключаем к компьютеру/ ноутбуку.

Теперь о самом интересном, как же повлиял подъем USB модема с помощью USB удлинителя по витой паре на скорость интернета.

Скорость интернета 3G модема при подключении напрямую к компьютеру (привожу по два результата, для понимания средней скорости).

Скорость интернета 3G модема при использовании 3м. USB удлинителя (при использовании модем находился на полу чердака).

Скорость интернета 3G модема при использовании USB удлинителя по витой паре.

 Стоит заметить, что я использовал 15 метров сетевого кабеля (максимально допустимо использовать 30м) из этих 15 метров я поднял на высоту порядка 5м. над землей, т. е. ни что не мешает поднять 3G модем на большую высоту и получить соответственно еще более лучшие результаты. Но даже этой скорости с головой хватает, чтобы открывать быстро сайты и просматривать ролики на youtube.

Внимание!!! После 9 месяцев работы, модем сгорел. Поэтому не пользуйтесь данным способом, поскольку модемы предназначены для работы в домашних условиях (температурах от 10 до 35 градусов C). На улице же температура может падать до -5, -10, -20 градусов C и подниматься до 40, поэтому использование 3G, 4G модемов на улице считаю не разумным.

Позднее я использовал внешнюю 3g антенну для увеличения скорости Интернета, результаты меня просто поразили, более подробно в статье Как увеличить скорость Интернета 3G/ 4G модема с помощью внешней антенны.
