Проброс портов на роутерах Asus, D-Link, TP-Link, Zyxel

Оцените материал
(10 голосов)

 Проброс портов - это технология, которая позволяет обращаться из Интернет к компьютеру во внутренней сети за маршрутизатором/ роутером, использующим NAT (NAPT). Доступ осуществляется при помощи перенаправления трафика определенных портов с внешнего адреса маршрутизатора на адрес выбранного компьютера/ сетевого устройства в локальной сети. Такое перенаправление нужно если вы, к примеру, хотите организовать доступа к IP камере через Интернет или такое перенаправление иногда требуется для многопользовательских игр.

Проброс портов на роутерах D-link.

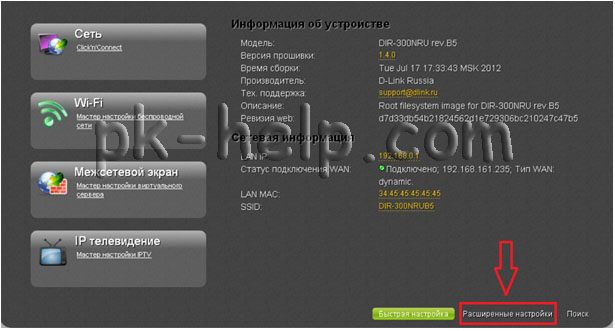

 Подключитесь к веб интерфейсу роутера D-Link и нажмите клавишу "Расширенные настройки".

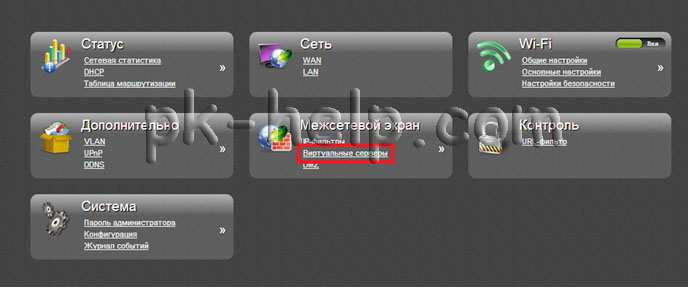

Проброс портов на роутере D-linkВыберите "Виртуальные серверы" в разделе "Межсетевой экран".

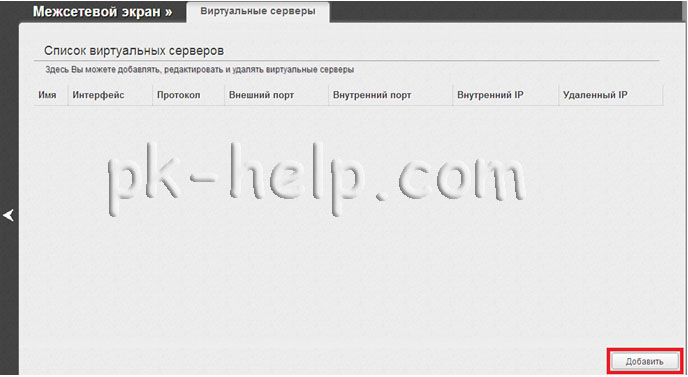

Как перенаправить порт на роутере D-linkВ открывшемся окне нажмите "Добавить".

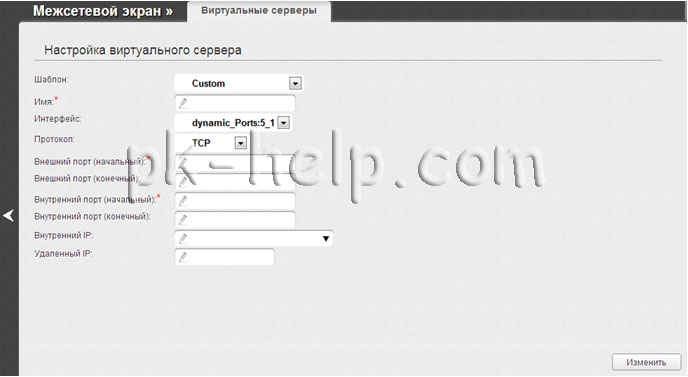

Перенаправление порта на D-linkВ открывшемся окне задайте необходимые параметры виртуального сервера. И нажмите кнопку "Изменить".

Как открыть порт на роутере D-linkШаблон - В  раскрывающемся  списке  выберите  один  из  шести приведенных  шаблонов  виртуальных  серверов  или  выберите значение  Custom  (пользовательский),  чтобы  самостоятельно определить параметры виртуального сервера.
Имя - Название  виртуального  сервера  для  удобной  идентификации. Может быть произвольным.
Интерфейс - Соединение,  к  которому  будет  привязан  создаваемый виртуальный сервер.
Протокол - Протокол,  который  будет  использовать  создаваемый виртуальный  сервер.  Выберите  необходимое  значение  из раскрывающегося списка.
Внешний порт (начальный)/ Внешний порт (конечный) - Порт  маршрутизатора,  трафик  с  которого  будет переадресовываться  на  IP-адрес,  определяемый  в  поле Внутренний  IP.  Задайте  начальное  и  конечное  значения диапазона портов. Если необходимо указать только один порт, задайте  его  в  поле  Внешний  порт  (начальный) и  не заполняйте поле Внешний порт (конечный).
Внутренний порт (начальный)/ Внутренний порт (конечный) - Порт IP-адреса, задаваемого в поле Внутренний IP, на который будет  переадресовываться  трафик  с  порта  маршрутизатора, задаваемого  в  поле  Внешний  порт.  Задайте  начальное  и конечное значения диапазона портов. Если необходимо указать только  один  порт,  задайте  его  в  поле  Внутренний  порт (начальный) и  не  заполняйте  поле Внутренний  порт (конечный).
Внутренний IP - IP-адрес сервера, находящегося в локальной сети.  Вы можете выбрать  устройство,  подключенное  к  локальной  сети маршрутизатора в данный момент. Для этого в раскрывающемся списке  выберите  соответствующий  IP-адрес  (при  этом  поле заполнится автоматически).
Удаленный IP - IP-адрес сервера, находящегося во внешней сети (в большинстве случаев данное поле необходимо оставить пустым).

Чтобы задать другие параметры для существующего сервера,  выделите соответствующий сервер в таблице. На открывшейся странице измените необходимые параметры и нажмите кнопку «Изменить».

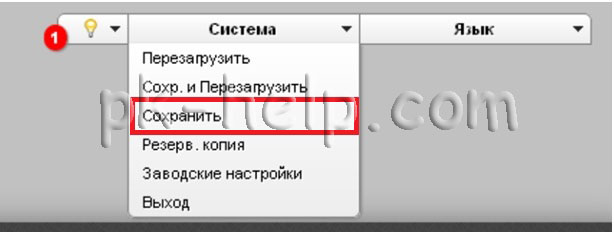

Проброс порта на D-linkЧтобы  сохранить существующее правило, нажмите на кнопку "Система" и затем "Сохранить".

Проброс портов на роутерах TP-link.

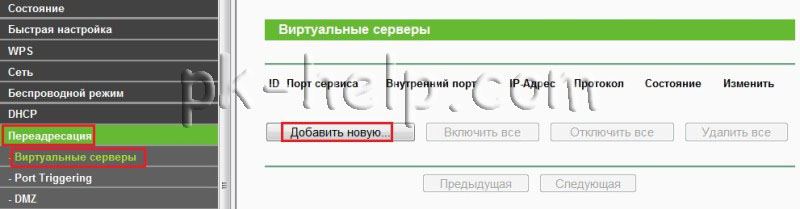

Зайдите на веб интерфейс роутера TP-Link. Перейдите в меню "Переадресация" - "Виртуальные серверы". Нажмите кнопку "Добавить новую".
Проброс портов на роутере TP-Link

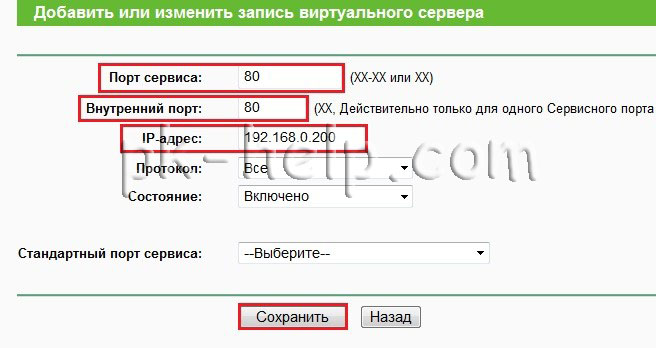

Заполните поля:
Порт сервиса - Сетевой порт, по которому пользователи будут заходить на ваш сервис.
Внутренний порт - Внутренний порт, по которому доступен ваш сервис (внутри вашей локальной сети).
Примечание: Порт сервиса и Внутренний порт могут быть разными.
IP-адрес - Локальный IP-адрес вашего сервиса, выданный маршрутизатором.

Перенаправление порт на TP-LinkСохраните настройку, нажав кнопку "Сохранить".

Проброс портов на роутерах ASUS.

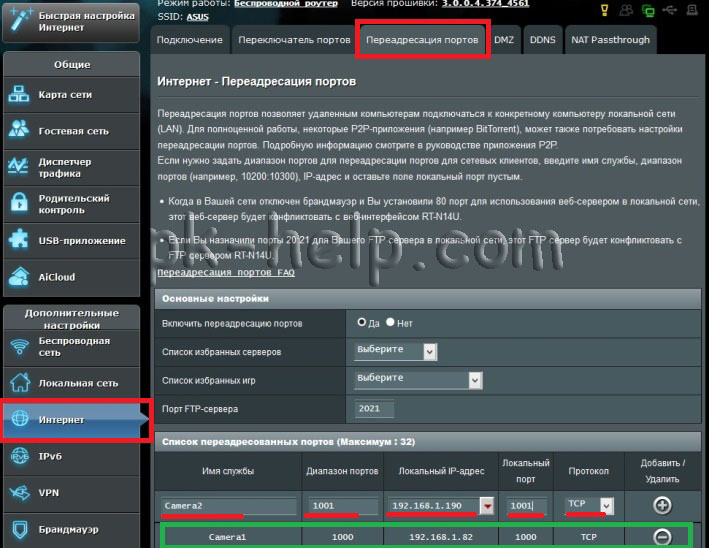

Зайдите на веб интерфейс роутера Asus, выберите в меню "Интернет" - вкладка "Переадресация портов", в самом низу страницы заполните поля.

Проброс портов на роутере Asus

Имя службы- произвольное имя службы.

Диапазон портов- укажите порты с которых роутер будет перенаправлять входящие соединения, например диапазон портов 1000:1050 или отдельные порты 1000, 1010 или смешанный 1000:1050, 1100.

Локальный адрес- адрес на который будет переадресовывать роутер.

Локальный порт- номер порта на машине с IP <Local IP> на который роутер будет перенаправлять соединения;

Протокол- соединения какого типа следует отлавливать роутеру.

После указания всех настроек нажмите "Плюс", что бы добавить правило, после этого сохраните настройки и нажмите кнопку "Применить".

Проброс портов на роутерах Zyxel.

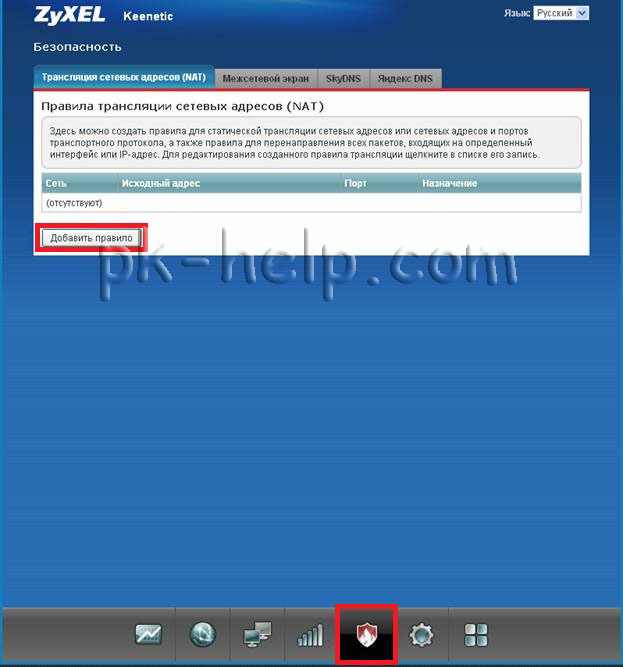

Зайдите на веб интерфейс роутера Zyxel. Зайдите в меню "Безопасность" - "Трансляция сетевых адресов (NAT)". Нажмите "Добавить правило".

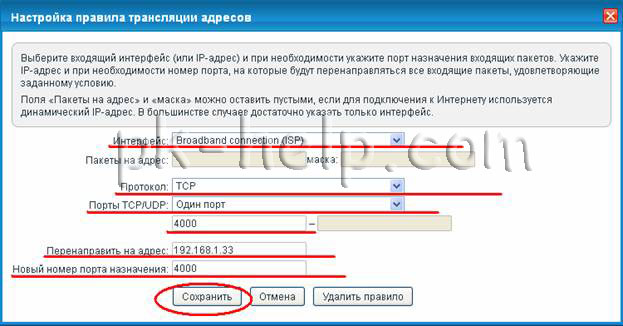

Фото Проброс портов на ZyxelВ новом диалоговом окне заполните следующие пункты.

Внимание! Необходимо правильно указать значение поля Интерфейс. В зависимости от того, использует ли ваш провайдер авторизацию (PPPoE, L2TP или PPTP), значение этого поля может быть различным. Если авторизация у провайдера не используется, следует всегда выбирать интерфейс Broadband connection (ISP). Если провайдер использует PPPoE для доступа в Интернет, то следует выбирать соответствующий интерфейс PPPoE.
Если вам предоставляется одновременный доступ в локальную сеть провайдера и Интернет (Link Duo), для проброса порта из локальной сети нужно выбирать интерфейс Broadband connection (ISP), а для проброса порта из Интернета — интерфейс туннеля (PPPoE, PPTP или L2TP).

Пакеты на адрес – данное поле активно, когда не выбран никакой интерфейс. Вы можете указать внешний IP-адрес интернет-центра, на который будут приходить пакеты. В подавляющем большинстве случаев данный пункт вам не пригодится.


В поле Протокол можно указать протокол из списка предустановленных, который будет использован при пробросе порта (в нашем примере используется TCP/21 – Передача файлов (FTP)). При выборе в поле Протокол значения TCP или UDP вы можете в полях Порты TCP/UDP указать номер порта или диапазон портов.

В поле Перенаправить на адрес укажите IP-адрес устройства в локальной сети, на который осуществляется проброс порта (в нашем примере это 192.168.1.33).

Новый номер порта назначения – используется для "подмены порта" (для маппинга порта, например с 2121 на 21). Позволяет транслировать обращения на другой порт. Обычно не используется.

После заполнения нужных полей нажмите кнопку Сохранить.
Перенаправление порта на ZyxelВ данном случае, указаны правила для перенаправления порта 4000 по TCP и UDP протоколу.
Переброс порта на роутере Zyxel

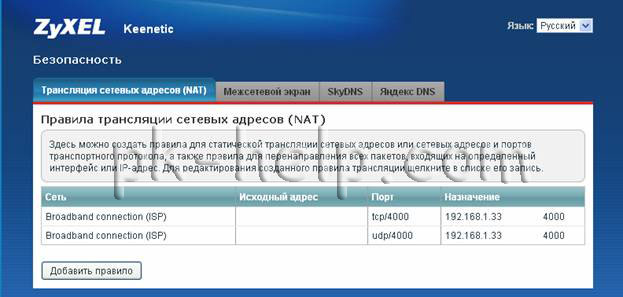

В результате, в настройках "Безопасность" должно появиться окно с правилами переадресации для tcp/4000 и udp/4000.

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:
