Обновление прошивки, настройка Интернет, Wi-Fi сети на TP-Link TL-MR3420 + видео

Оцените материал
(12 голосов)

Беспроводной маршрутизатор Tp-Link-MR3420 позволит вам объединить ваши устройства в одну сеть с выходом в Интернет. Помимо использования стандартного WAN подключения (подключение с помощью кабеля Ethernet провайдера) есть возможность подключить 3G/ 4G модем для использования его как основного или резервного канала выхода в Интернет. Очень похож на своего младшего брата TP-Link MR 3220, единственно отличие- более высокая скорость Wi-Fi - 300 Мбит/с (у TP-MR3220- 150 Мбит/с), как следствие наличие еще одной внешней антенны (у TP-Link MR3420 их две).

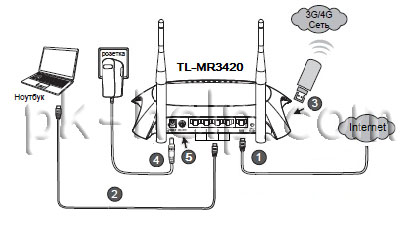

Для начала рассмотрим общий вид подключения:

Рисунок Общая схема подключения TP-Link TL-MR3420

1 Подключите Ethernet кабель провайдера (если будете использовать WAN подключение)

2 Подключите компьютер/ ноутбук к порту любому порту LAN (их 4) с помощью Ethernet кабеля (он идет в комплекте).

3 Подключите 3G/ 4G модем (если будете использовать 3G/ 4G подключение).

4 Подключите адаптер питания в разъём маршрутизатора TL-MR3420.

5 Нажмите кнопку ON/OFF для включения маршрутизатора TP-Link MR3220.

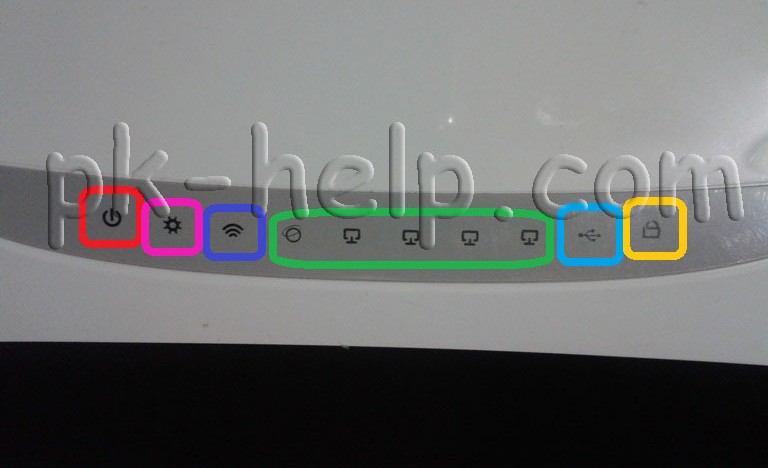

Далее разберем о чем нас информирует передняя панель с индикаторами:

Скрин Значеине индикаторов в TP-Link MR3420

Индикатор - Питания
Не горит
TP-Link MR3420 выключен.
Горит
Питание включено.

Индикатор - Система

Горит
Маршрутизатор загружается.
Мигает
Маршрутизатор в рабочем режиме.
Не горит
Наличие системной ошибки

Индикатор- Беспроводная сеть Wi- Fi
Не горит
Сеть Wi- Fi выключена.
Горит
Сеть Wi- Fi включена.

Порты WAN, LAN 1-4 Подключение к сетевым разъемам
Не горит
Не подключен кабель к соответствующему разъему интернет-центра, или сетевое соединение не установлено.
Горит или мигает
Сетевое соединение установлено, идет передача информации.

Индикатор- Порт USB

Горит
3G/4G USB-модем подключён, но передача данных не производится.
Мигает
Через 3G/4G модем передается информация.
Не горит
3G/4G USB-модем не подключён.

Индикатор- WPS
Медленно мигает
 Беспроводное устройство подключается к сети. Этот процесс займет около 2-х минут.
Горит
 Беспроводное устройство было успешно добавлено к сети.
Быстро мигает
 Устройство не было подключено к сети.
Не горит
Функция WPS отключена.

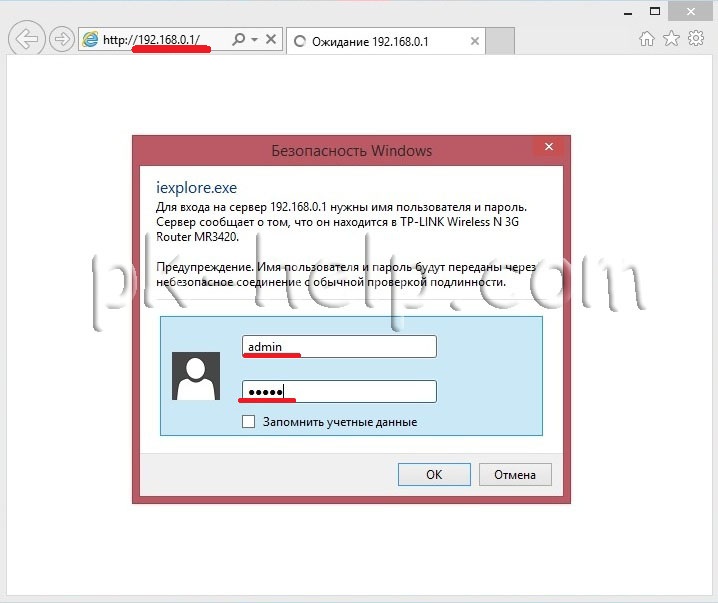

Для того, что бы настроить TL-MR3420, необходимо на компьютере/ ноутбуке изменить сетевые настройки на автоматическое получением сетевых настроек. После этого на компьютере/ ноутбуке откройте любой браузер (IE, Chrome, Firefox, Опера) и в адресной строке введите IP адрес маршрутизатора 192.168.0.1. Далее необходимо ввести логин и пароль, по умолчанию логин- admin, пароль- admin.

Скриншот Вход на веб интерфейс на роутер TL-MR3420

Обновление прошивки TP-Link MR3420.

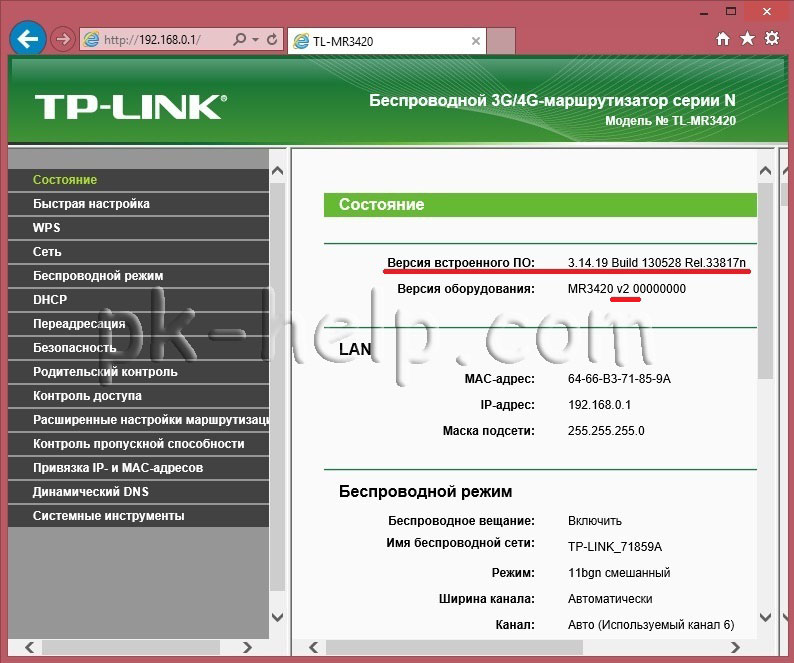

Для более стабильной и безопасной работы маршрутизатора TP-Link MR3420, первым делом необходимо обновить прошивку. Для этого в окне Состояния смотрим версию оборудования и версию установленной прошивки.

Фотография Версия прошивки маршрутизатора TP-Link TL-MR3420

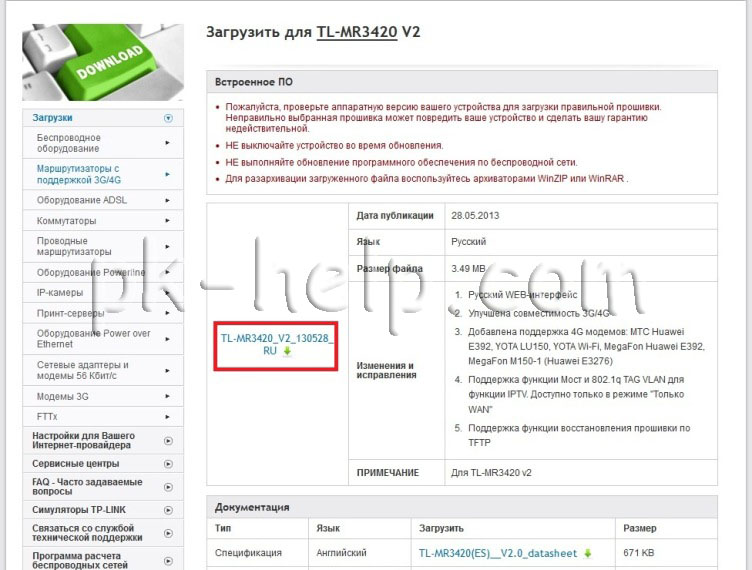

После этого на компьютере/ ноутбуке имеющем доступ в Интернет заходим на сайт TP-Link выбираем версию оборудования (в данном примере V2) и скачиваем для нее последнюю прошивку.

Внимание!!! Скачивать прошивку необходимо именно для вашей аппаратной версии. Неправильно выбранная прошивка может повредить ваше устройство.

Скрин Скачивание последней прошивки для роутера

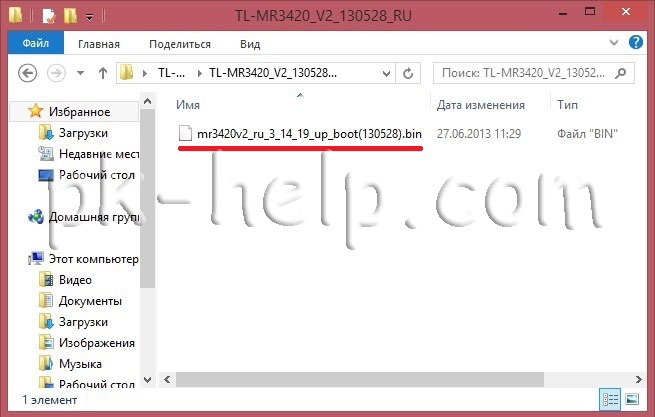

Разархивируйте скаченный архив. В итоге у вас должна быть папка с файлом расширением .bin.

Фотография Файл прошивки

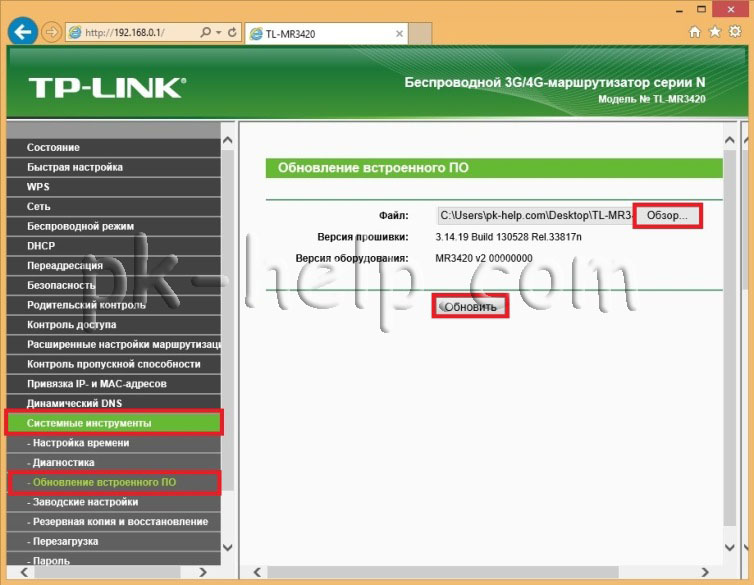

Затем на веб интерфейсе роутера зайдите "Системные инструменты"- "Обновление встроенного ПО". Далее нажмите кнопку "Обзор", выберите папку с скаченным архивом прошивки и нажмите "Обновить".

Внимание!!! Во время обновления прошивки не следует выключать роутер или компьютер/ ноутбук, поскольку это может вывести сетевое устройство из строя.

Скриншот Обновление прошивки TP-Link MR3420

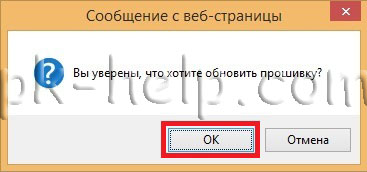

 В подтверждающем окне нажмите "Ок".

Скрин Подтвердение обновления прошивки маршрутизатора

Во время обновления прошивки TP-Link TL-MR3420, ротутер перезагрузится. После загрузки в окне остояния вы увидите новую версию прошивки.

Настройка Интернета на маршрутизаторе TP-Link TL-MR3420.

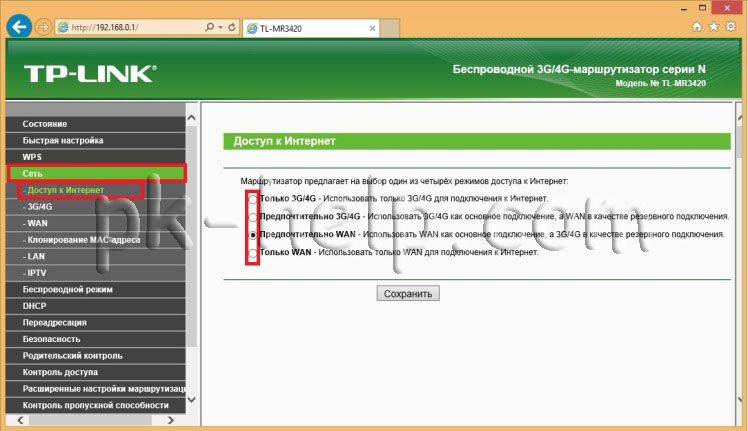

После обновления прошивки можно приступить к настройке Интернета. Для этого на веб интерфейсе в меню выберите "Сеть"- "Доступ в Интернет". Далее необходимо определиться каким из 4 режимов вы будете пользоваться. Выбираете какой режим вам подходит и нажимаете "Сохранить".

Скриншот Настройка Интернета на роутере TP-Link MR3420

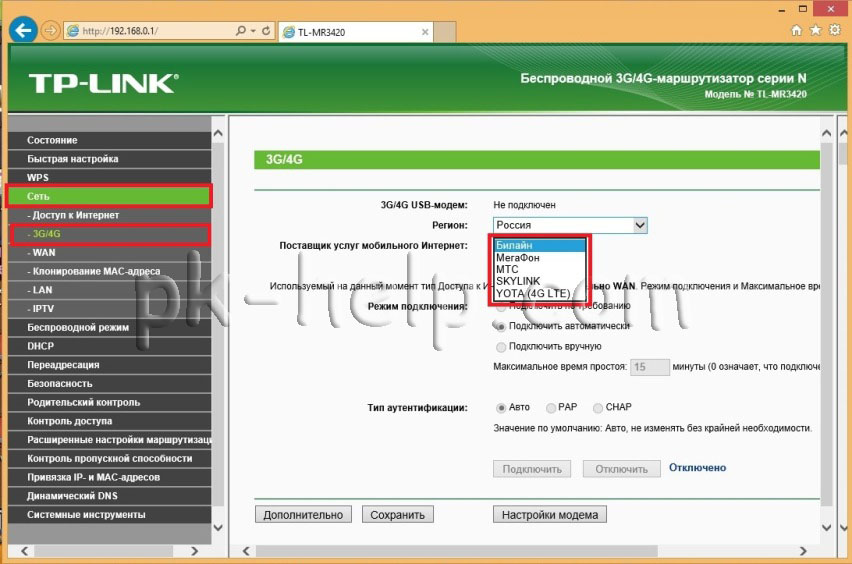

Если выбранный вами режим подразумевает наличие 3G/ 4G модема, необходимо зайти в меню "Сеть"- "3G/ 4G". Выбрать Регион и Поставщика услуг мобильного Интернета. Не забудьте нажать кнопку "Сохранить".

Фото Настройка 3G/ 4G Интернета на роутере TP-Link MR3420

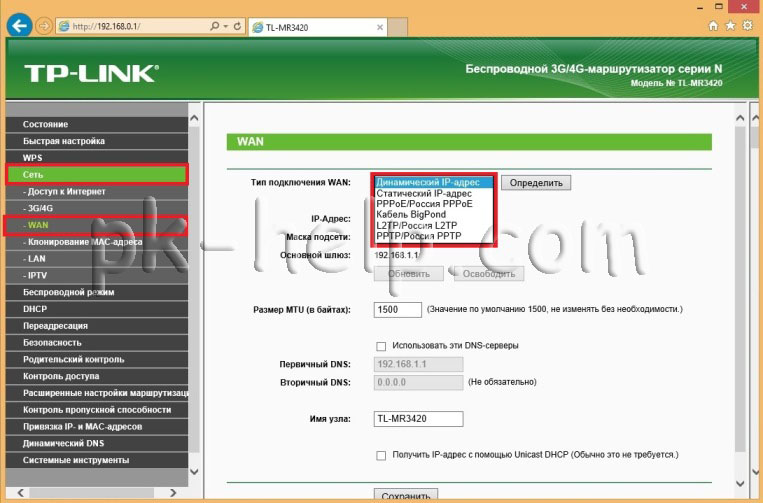

Затем, если вы используете подключение по Ethernet, зайдите в меню "Сеть"- "WAN" в строке "Тип подключения WAN" выберите тип подключения, его можно уточнить у провайдера, далее, если это необходимо, введите логин и пароль данные провайдером. В конце настроек нажмите "Сохранить".

Фото Настройка WAN подключения

Настройка Wi-Fi сети на маршрутизаторе TP-Link MR3420.

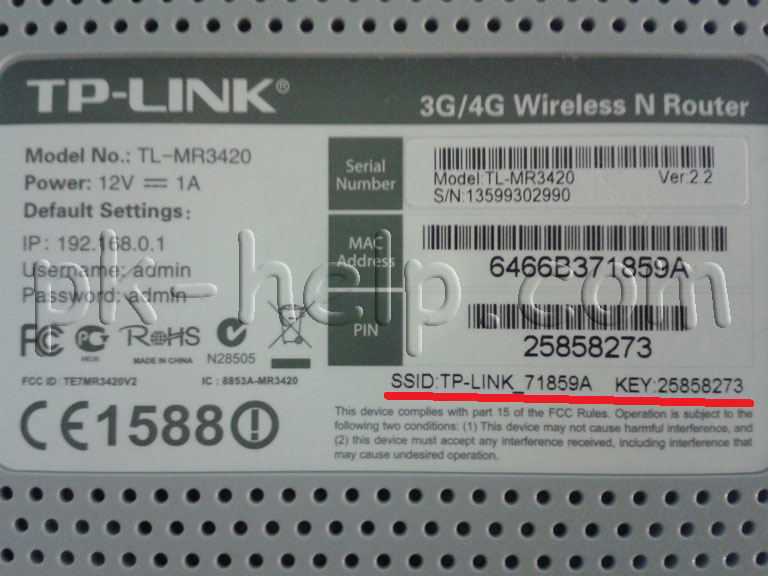

 Следующим шагом можно приступить к настройке Wi-Fi на маршрутизаторе TL-MR3420. Стоить заметить, что по умолчанию Wi-Fi сеть настроена и логин и пароль от нее вы можете обнаружить на наклейке на роутере.

Фотграфия Логин и пароль от Wi-Fi

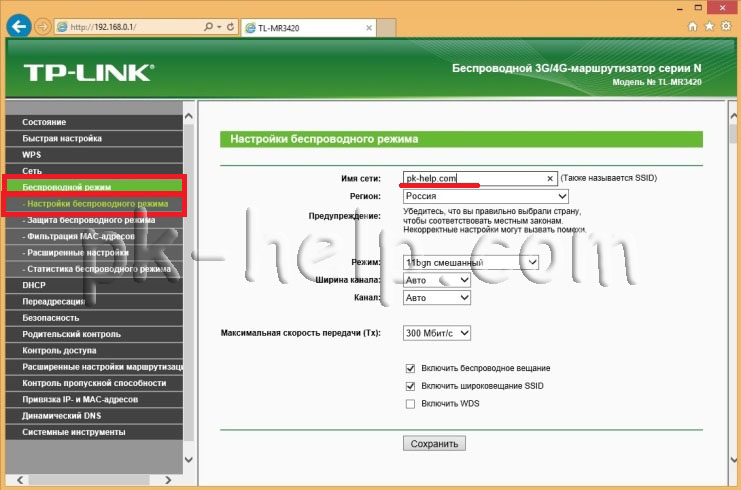

Если вы хотите изменить имя сети (SSID) или пароль, необходимо зайти на веб интерфейс, выбрать "Беспроводной режим"- "Настройка беспроводного режима". В поле Имя сети введите новое имя, в данном примере pk-help.com. Если хотите получить более стабильную сеть Wi-Fi, рекомендую определить свободный канал и указать его в строке "Канал", более подробно как это сделать в статье Как выбрать/ изменить беспроводной канал на маршрутизаторе/ роутере. Сохраните изменения.

Скрин Натсройка Wi-Fi на роутере TP-Link MR3420

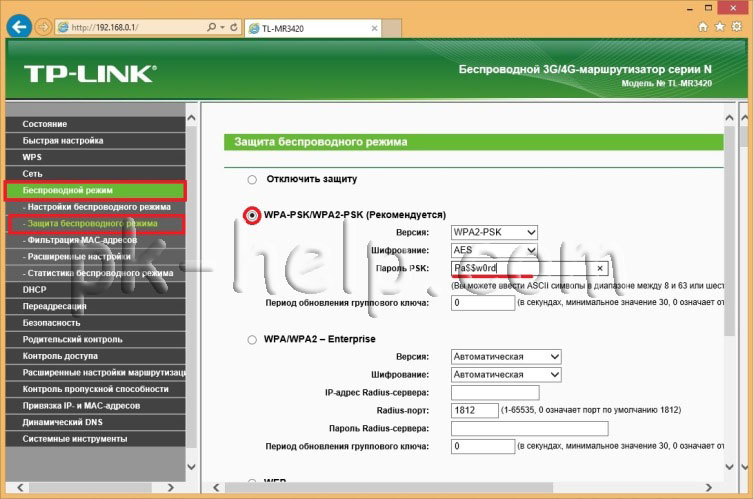

Что бы изменить пароль от Wi-Fi сети зайдите в "Беспроводной режим"- "Защита беспроводного режима". Для наиболее безопасного использования Wi-Fi сети тип аутентификации рекомендую выбрать WPA-PSK/ WPA2-PSK. Далее в строке Пароль PSK, введите пароль для подключения к Wi-Fi сети. Рекомендую использовать сложный пароль- не менее 8 символов с буквами, цифрами и спец. знаками (!#$). Сохраните настройки.

Фотография Настройка пароля для Wi-Fi

Изменение пароля для входа не веб интерфейс TP-Link MR3420.

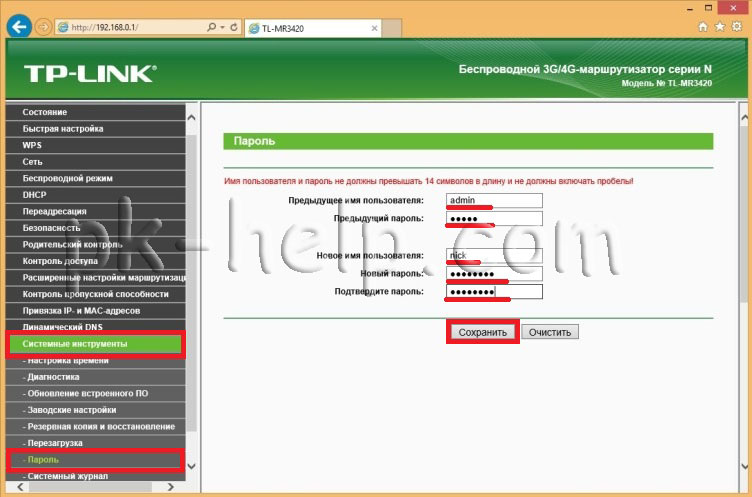

Для более безопасной работы роутера настоятельно рекомендую изменить логин и пароль для входа в веб-интерфейс. Для этого в веб интерфейсе TP-Link MR3420, зайдите в "Системные инструменты"- "Пароль". Введите предыдущие логин и пароль (логин- admin, пароль- admin) и новые.

Фото Изменение пароля для входа на веб интерфейс TL-MR3420

После этого система предложит зайти на веб интерфейс уже под новыми учетными данными.

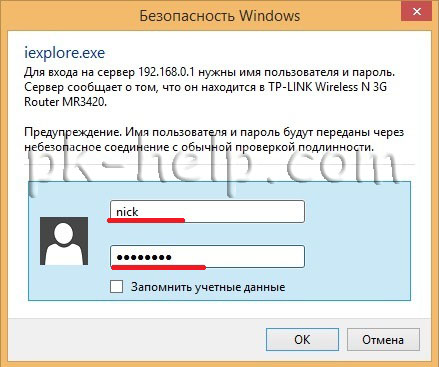

Скриншот Ввод нового логина и пароля для входа на веб интерфейс

После конфигурирования роутера, можно приступить к настройке локальной сети на Windows XP или Windows 7, сделать сетевую папку или настроить сетевой принтер.
