Сравнение Wi-Fi антенн + видео.

Оцените материал
(1 Голосовать)

В большинстве квартир и домов есть Wi-Fi роутеры, но работа беспроводной сети устраивает далеко не всех, у некоторых Wi-Fi не покрывает весь дом/ квартиру или покрывает, но сигнал слабый и не стабильный. Существует несколько способов увеличить радиус покрытия Wi-Fi сети, более подробно в статье Как увеличить сигнал Wi-Fi сети. В этой статье я более подробно хотел остановиться на одном из способов- использование более "сильной" Wi-Fi антенны.

Для начала немного теории: все домашние роутеры изначально ограничены мощностью передатчика 100 мВт или 20 dBm.
В соответствии с п.2 ст.22 Федерального закона от 07.07.2003 №126-ФЗ "О связи" оборудование радио доступа диапазона 2400-2483,5 МГц подлежит регистрации. Исключение составляют:


Пользовательское (оконечное) оборудование передающее, включающее в себя приемное устройство, малого радиуса действия стандартов IEEE 802.11, IEEE 802.11.b, IEEE 802.11.g, IEEE 802.11.n (Wi-Fi), работающее в полосе радиочастот 2400 - 2483,5 МГц, с допустимой мощностью излучения передатчика не более 100 мВт, в том числе встроенное либо входящее в состав других устройств.
Пользовательское (оконечное) оборудование передающее, включающее в себя приемное устройство, малого радиуса действия стандартов IEEE 802.11а, IEEE 802.11.n (Wi-Fi), работающее в полосах радиочастот 5150 - 5350 МГц и 5650 - 6425 МГц, с допустимой мощностью излучения передатчика не более 100 мВт, в том числе встроенное либо входящее в состав других устройств.
Пользовательское (оконечное) оборудование передающее, включающее в себя приемное устройство, работающее в полосах радиочастот 2300 - 2400 МГц, 2500 - 2690 МГц, 3400 - 3450 МГц и 3500 - 3550 МГц, с допустимой мощностью излучения передатчика не более 1 Вт, в том числе встроенное либо входящее в состав других устройств.

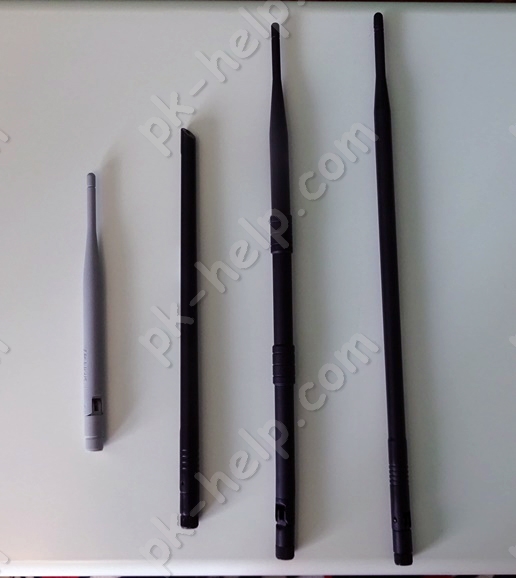

Поскольку нельзя увеличить мощность передатчика, можно пойти другим путем и использовать более мощную антенну с высоким коэффициентом усиления. В большинстве Wi-Fi роутеров используется антенна с коэффициентом 2-3, реже 5 dBi, но можно приобрести более мощные антенны с коэффициентом 10 dBi и более. В данном примере я приобрел три различные всенаправленные антенны с одинаковыми коэффициентами усиления 9-10 dBi (слева штатная Вай Фай антенна).
Фото Wi-Fi антенныВ этой статье я буду тестировать все эти антенны для того, что бы ответить себе и вам на несколько вопросов:

1) Действительно ли более мощная Вай Фай антенна увеличит радиус действия беспроводной сети;

2) Если антенна увеличит уровень сигнала Wi-Fi то на сколько;

3) Есть ли разница между Wi-Fi антеннами и на что сделать упор в случае покупки.
Для тестов будет использоваться Wi-Fi роутер TP-LINK TL-MR3220, все тесты проходят в двухкомнатной квартире, роутер находится в одной комнате, а я с помощью планшета и установленной на него программы Network Signal Info перемещаюсь в другую комнату (через две стены от роутера) и измеряю уровень сигнала беспроводной сети.

Тестирование Wi-Fi роутера без антенны.

Для того, что бы показать значимость Вай Фай антенны в роутере (не путайте с моделями роутеров где используется встроенная Wi-Fi антенна) я выкрутил ее и произвел замеры.

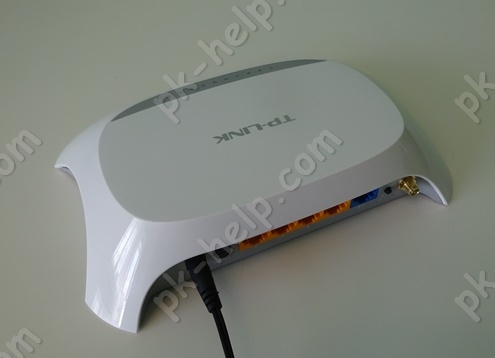

Фотография Роутер без антенныНиже график и значение показателей уровня сигнала Wi-Fi.

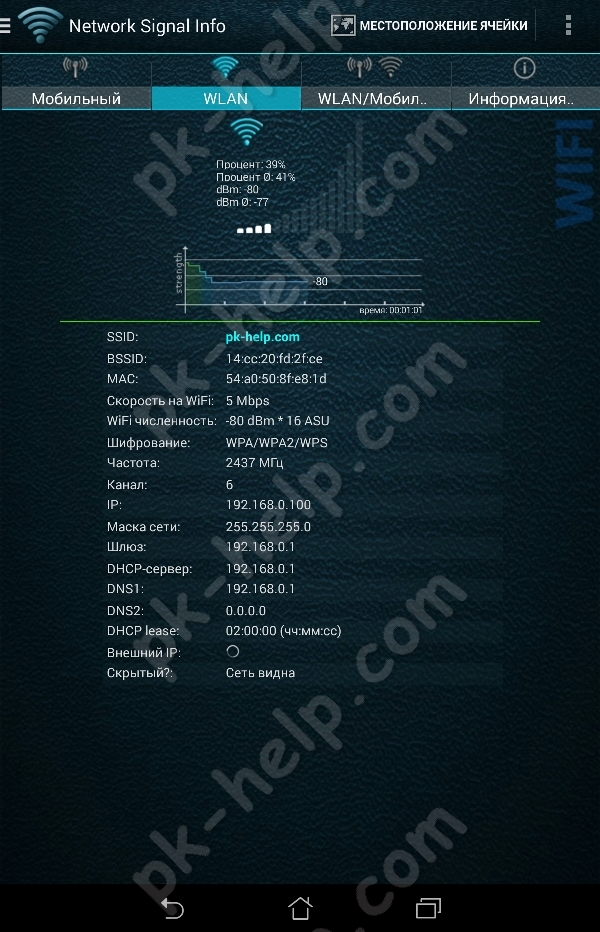

Скрин Показания уровня сигнала Вай файКак вы можете увидеть вначале уровень сигнала был выше, это связанно с тем, что начал замеры я находясь в непосредственной близости от роутера, затем удалялся от него и уровень сигнала уменьшался, в результате остановился около значения -80 dBm. Это очень низкое значение, на грани обрыва. Хороший уровень Wi-Fi сигнала порядка -50 - 60 dBm и выше (т.е. ближе к нулю -40, -35 и т.д.).

Тестирование Вай фай роутера с штатной антенной.


Теперь прикрутим к Wi-Fi роутеру штатную антенну, нужно сказать, что используется одна из самых сильных антенн идущих в комплекте с роутерами 5dBi.

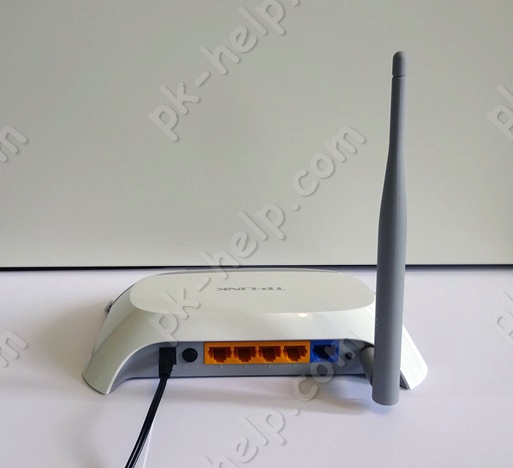

Фото Штатная Вай фай антеннаНиже замеры уровня Wi-Fi сигнала.

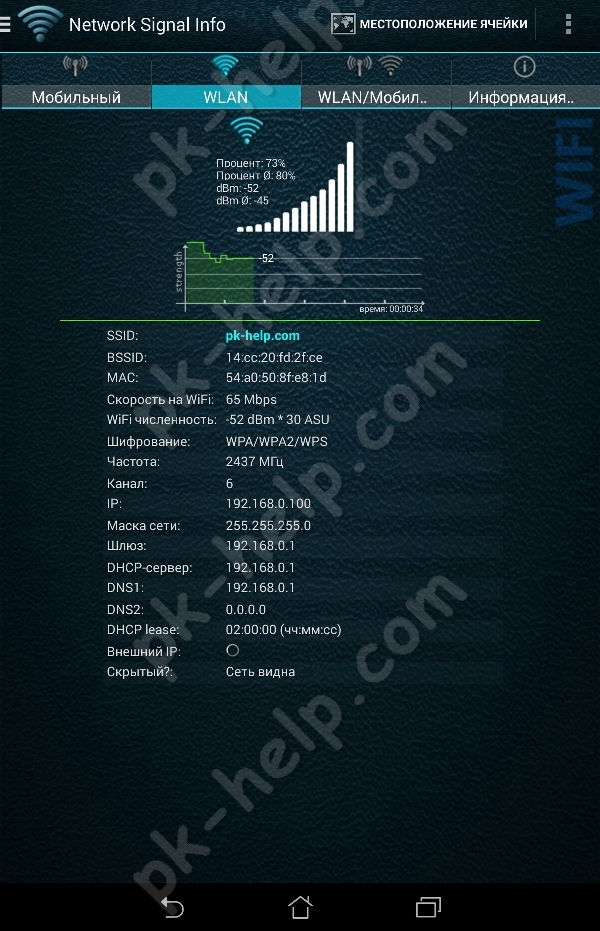

Скриншот Уровень сигнала со стандартной антеннойКак вы можете заметить, уровень сигнала укладывается в рамки хорошего сигнала и при таком значении проблем с работой беспроводной сети возникнуть не должно.

Тест внешней Wi-Fi антенны N1.

Что ж пора приступить к тестированию более мощных антенн, пробуем одну из них.

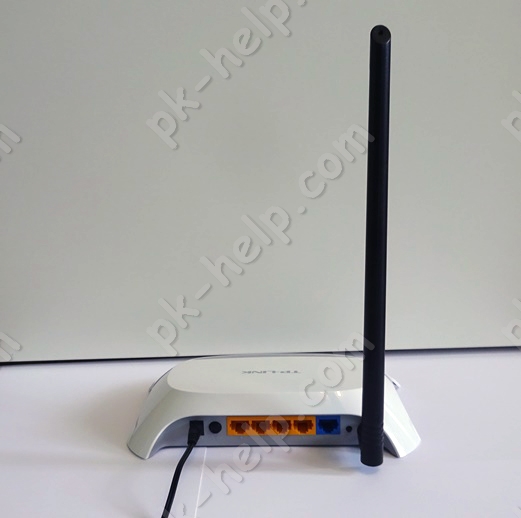

Фотография Вай фай антенна 10 dBiВот какие результаты получились в программе Network Signal Info.

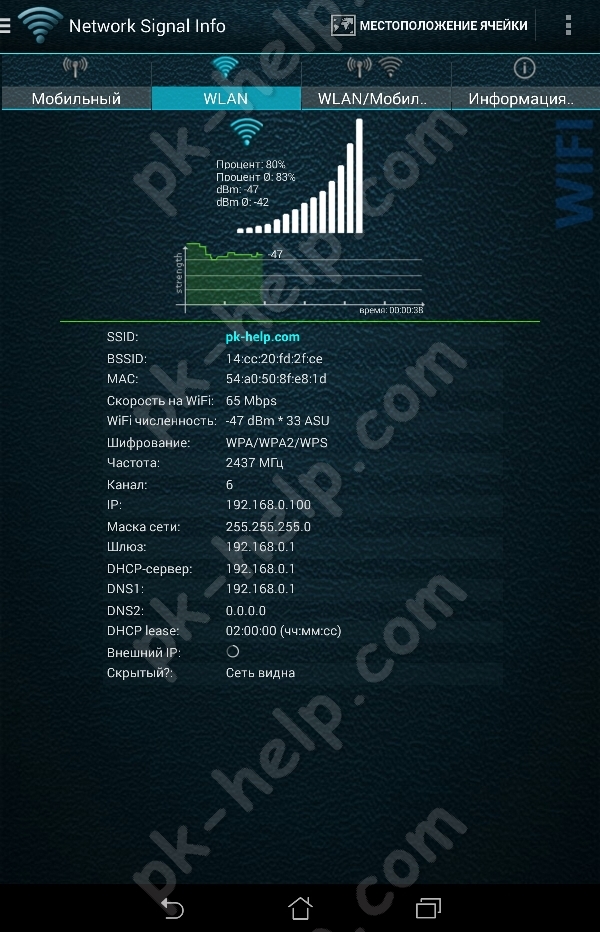

Скрин Увеличить сигнал Вай файКак вы видите значение уровня сигнала увеличилось и колеблется возле значения -45 dBm, т.е. с помощью этой антенны удалось добиться более лучших результатов, чем от штатной. Нельзя сказать, что эта антенна глобально повлияет на радиус Wi-Fi сети, но увеличит его на 10-15 % .

Тест внешней Wi-Fi антенны N2.


Переходим к тесту следующей антенны (чем то напоминает Останкинскую башню).

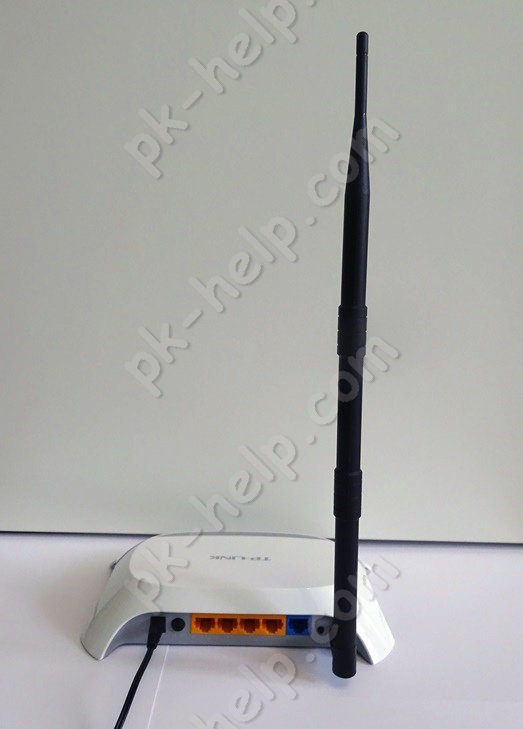

Фотография Вай фай Антенна увеличинной мощностиНиже результат.
Скриншот коэффициент усиления Вай файКак оказалось результат не слишком отличается от стандартной антенны 5dBi.

Тест внешней Wi-Fi антенны N3.

Идем дальше и пробуем последнюю из тестируемых антенн.

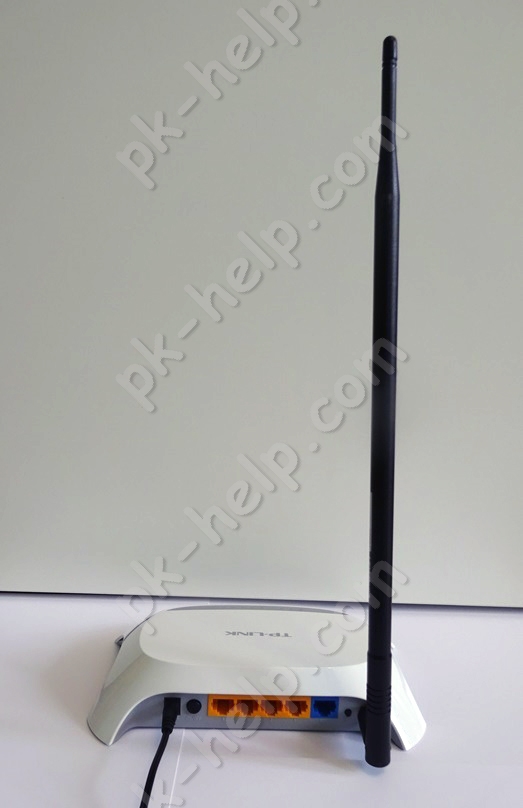

Фотография антенна вай фай Вот что выдала программа.

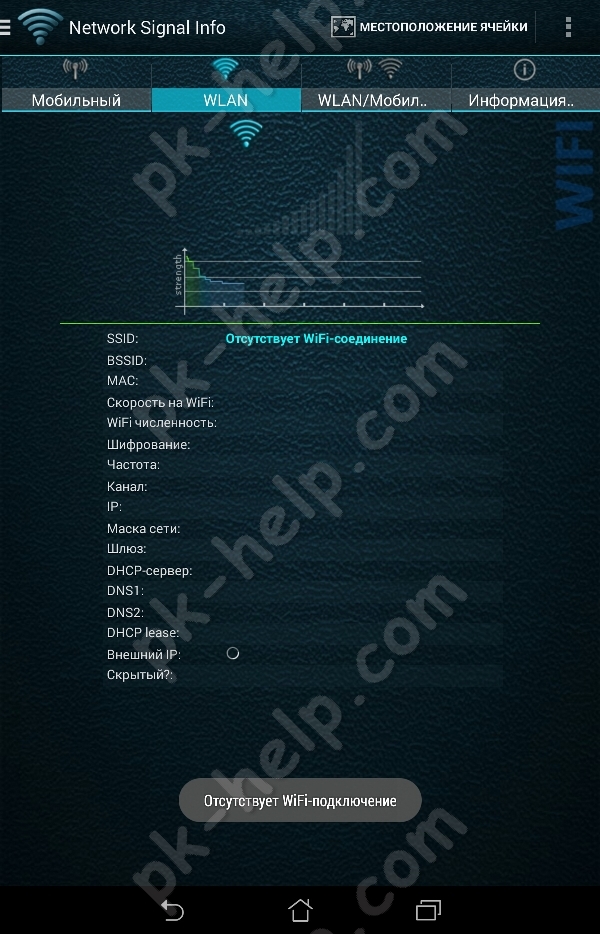

Скрин Показания Network Signal InfoКак вы видите результаты еще хуже, чем роутер без антенны. Это может показаться странным, но присмотревшись внимательно к антенне, я понял, почему такие результаты. Мне попался брак, кабель который находится в антенне, поврежден и из-за этого такие отвратительные показатели.

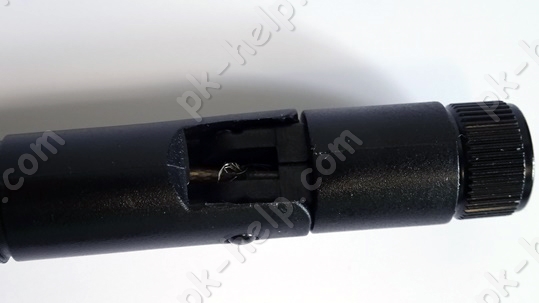

Фото Брак внешней вай фай антенныВывод: как вы могли заметить, чудес при использовании Wi-Fi антенны с усилением 10 dBi не произошло и максимум чего удалось добиться увеличение 10-15 %, а некоторые антенны вообще не показали отличия от штатной антенны или оказались браком. Если вам нужно добиться уверенного приема Wi-Fi только в тех местах, где он не стабильный (но все таки есть), тогда качественная антенна вам поможет, если вам нужно увеличить радиус беспроводной сети в местах где Wi-Fi роутер не "добивает" вообще, то этот способ вам не подойдет.

Сравнение всенаправленных Wi-Fi антенн.
