Обзор и настройка Zyxel Keenetic Extra + видео.

Оцените материал
(10 голосов)

   Модели роутеров Zyxel Keenetic пополнились еще одной моделью- Zyxek Keenetic Extra. Что же скрывается за этим угрожающим названием Extra и стоит ли его покупать будет рассмотрено в этом обзоре.

   Из всей линейки ZyxelL Keenetic этот роутер первый (если исходить из цены) поддерживает два диапазона беспроводной сети (2,4 и 5 ГГц), о преимуществах и недостатках 5ГГц, можете почитать в статье - Wi-Fi 2,4 ГГц против 5 ГГц. Помимо этого имеет гигабитные порты, они крайне желательны в случае, если ваш провайдер предоставляет скорость Интернета более 100 Мбит/с или вы пользуетесь сетевым диском, например Seagate Central. У этого маршрутизатора имеется разъем USB 2.0, которые поддерживает 3G/4G модемы, умеет работать с подключенными флешками и внешними жесткими дисками, к нему можно подключить принтер и сделать его сетевым, плюс ко всему есть торрент клиент, с помощью которого можно скачивать торренты на USB носитель.

 Технические характеристики:

ПараметрЗначение
Процессор MT7620A 600 МГц
Оперативная память 128 Мбайт DDR2
Flash-память 16 Мбайт
Скорость сети Wi-Fi 2,4 ГГц, Мбит/с 300
Скорость сети Wi-Fi 5 ГГц, Мбит/с 300
Порты Ethernet 5 x 1 Гбит/с
Антенны 3 дБи
Порты USB 1х USB 2.0
Размеры устройства без учета антенны, Ш x Г x В, мм 160 x 110 x 35

   В целом, нужно признать довольно хорошее "железо" на борту этого маршрутизатора. В 2003 году на компьютерах стояло столько же оперативной памяти сколько на этом роутере. Мощности процессора и объема оперативной памяти хватит, что бы "переварить" маршрутизацию IPoE/PPPoE со скоростью до 900 Мбит/с, а L2TP/PPTP до 200 Мбит/с. Вот что подвело, так это антенны, можно было поставить 5 дБи, вместо 3 дБи, это обеспечило бы более большую площадь покрытия беспроводной сети, но еще большим минусом является то, что они не съемные и при желании заменить их на более мощные не получиться. Но не стоит сокрушаться, площадь покрытия у него не меньше чему у собратьев. Так же хотелось бы увидеть на этой модели два разъема USB, поскольку возможности у USB порта большие, но компания решила, что если вы хотите несколько разъемов, покупайте более дорогие модели роутеров. Этот маршрутизатор можно повесить на стену, для этого на его дне предусмотрены отверстия, но вот поставить боком, конструкция не предусматривает.

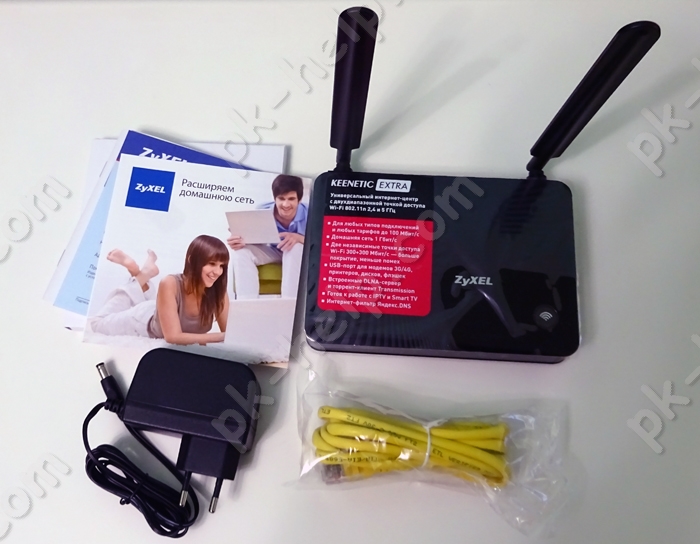

Комплектация Зиксель Кинетик Экстра:

1) Интернет-центр Zyxel Keenetic Extra;

2) Блок питания;

3) Патч-корд;

4) Инструкция и другая макулатура.

Комплектация Zyxel Keenetic Extra

Далее я предлагаю перейти к его настройки. Первым делом необходимо зайти на его веб-интерфейс, для этого подключите одни конец сетевого кабеля (идет в комплекте) к любому LAN порту роутера (порты желтого цвета), другой его конец в сетевой разъем компьютера/ ноутбука. Не рекомендуем выполнять настройку, а уж тем более обновлять прошивку подключившись к роутеру через беспроводную сеть. Подключите роутер к питанию 220 В и нажмите кнопку включения на задней стенке роутера (там где располагаются LAN порты). В настройках компьютера/ ноутбука выставите автоматическое получением сетевых настроек. Откройте любой браузер на компьютере/ ноутбуке (IE, Chrome, Opera), откроется веб интерфейс роутера, если этого не произошло, введите в адресной строке 192.168.1.1 или my.keenetik.net. Первое, что вы увидите при первой настройке, окно предлагающее выбор- перейти на веб интерфейс или запустить быструю настройку.

Быстрая настройка Zyxel Keenetic Extra.

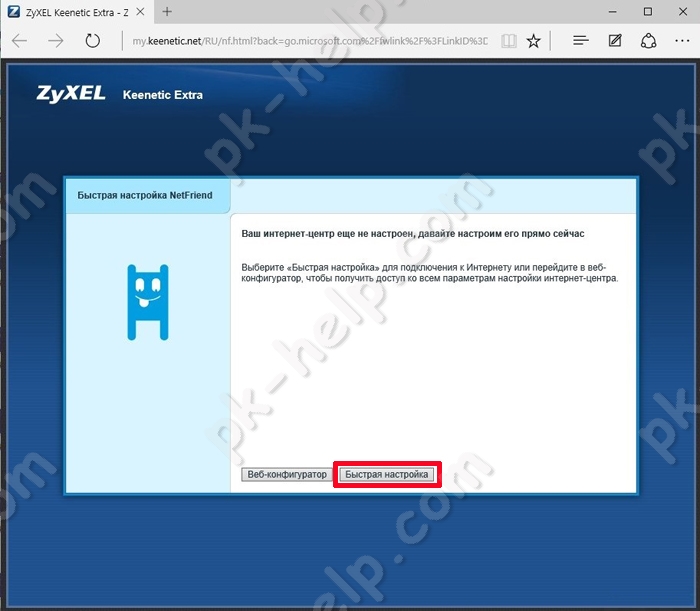

 Попав на веб интерфейс роутера, нажмите на кнопку "Быстрая настройка".

Быстрая настройка Zyxel Extra

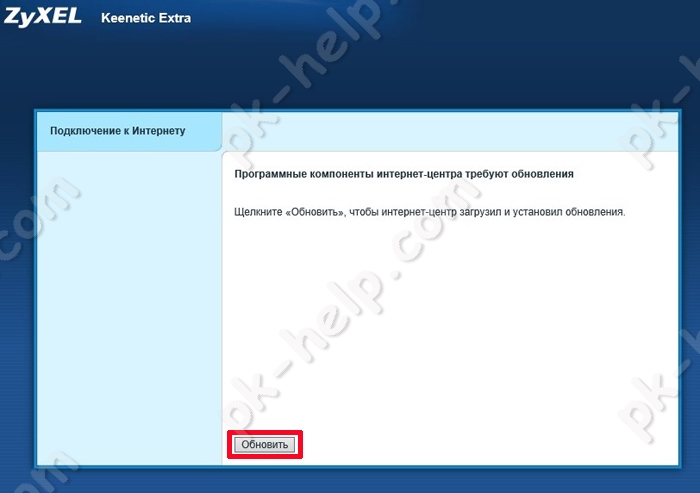

Вам будет предложено выбрать протокол подключения, ввести логин и пароль провайдера. Как только маршрутизатор сможет выйти в Интернет, он предложит обновить компоненты, нажмите "Обновить".

Обнолвение компонентов Zyxel

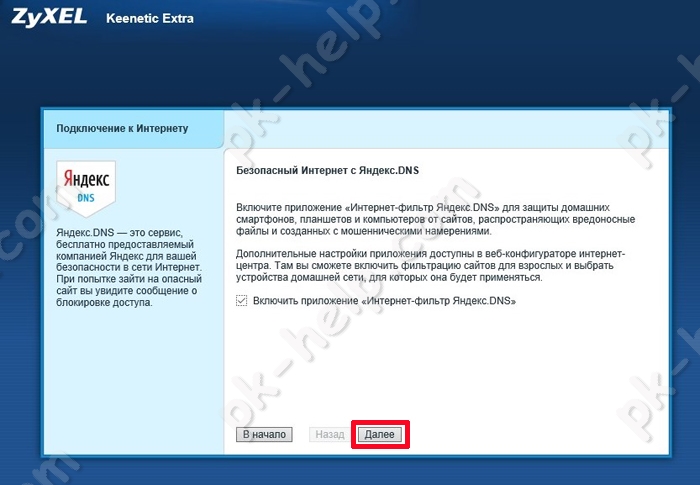

После этого вам будет предложено выбрать включить или нет Яндекс ДНС,

Яндекс ДНС

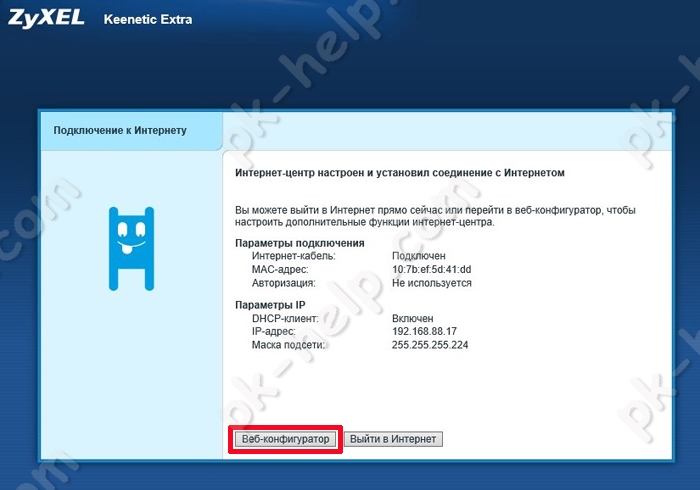

В итоге вы увидите основную информацию о подключении Интернета. Для дальнейшей настройки нажмите "Веб конфигуратор".

Веб конфигуратор Zyxel

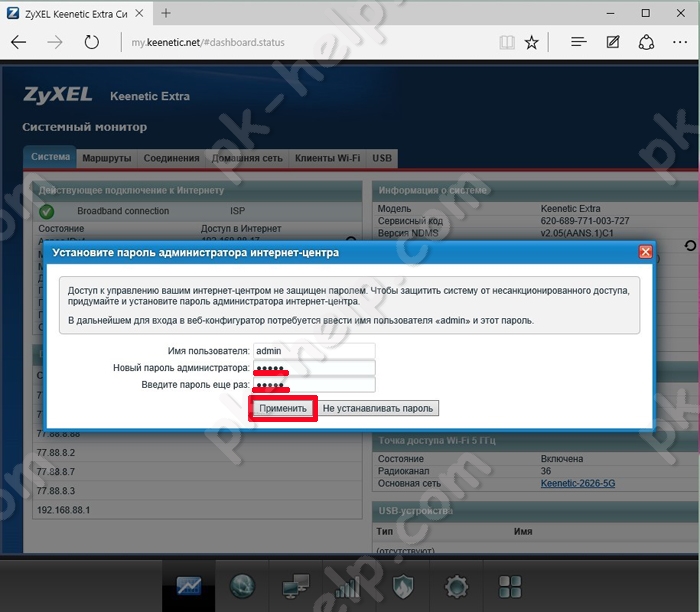

Придумайте и введите пароль для подключения к веб интерфейсу. Это окно возникает только при первом подключении и в дальнейшем его не будет, нужно будет только вводить пароль, так что запомните его. Рекомендуем использовать сложный пароль, состоящий из строчных и заглавных букв, цифр и спец знаков (!"№;).

Изменение пароля веб интефрейса в интернет-центре

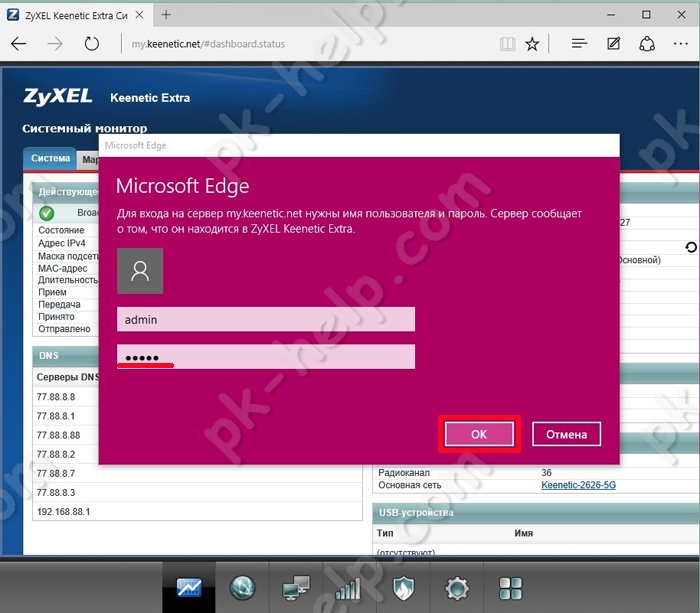

Далее введите придуманный пароль, для входа на веб интерфейс.

Ввод пароля на Зиксель.

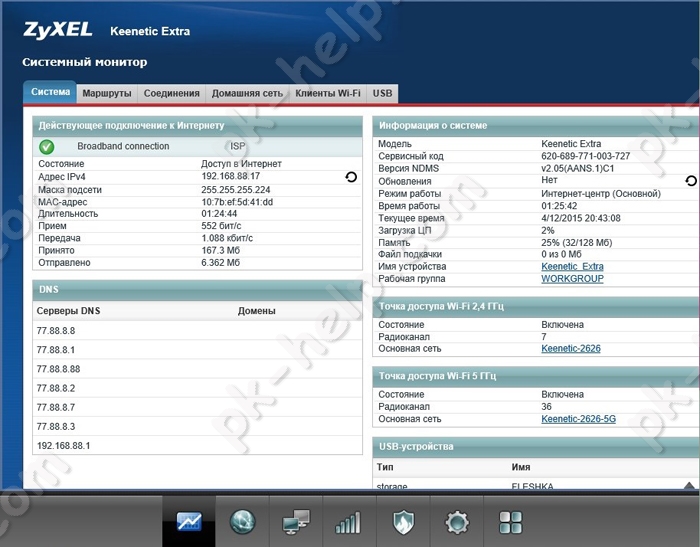

В итоге вы попадете в главное меню веб интерфейса.

Вею интерфейс ZYXEL Keenetic Extra



Настройка Интернета в ручном режиме.

Если по каким-то причинам быстрая настройка вам не подошла, вы можете настроить Интернет вручную, для этого зайдите на веб интерфейс, откройте меню "Интернет", в верхнем меню выберите используемое подключение и введите данные провайдера.

Рассмотри настройку интернета Beeline и Ростелеком. Выберите вкладку "PPPoE/VPN" и нажмите "Добавить соединение".

Натсройка Инернета на Зиксель

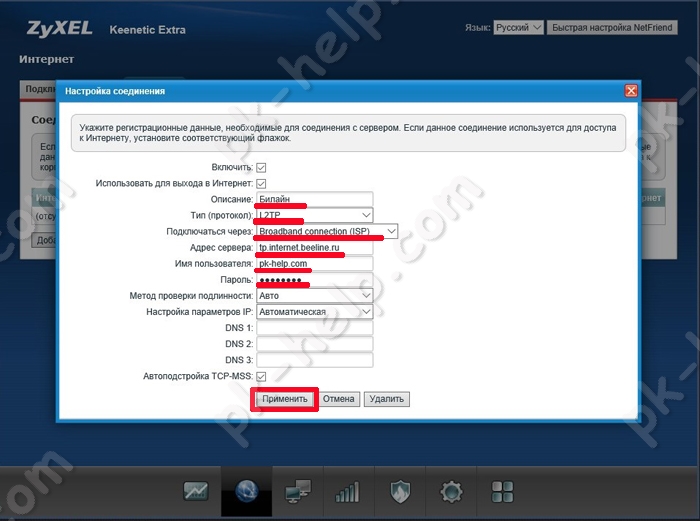

 Настройка Интернета от Билайн на Zyxel Keenetic Extra.

Настройка Интернета Билайн

Описание - введите произвольное имя,

Тип (протокол) - L2TP

Адрес сервера - tp.internet.beeline.ru

Имя пользователя укажите данные из договора с провайдером

Пароль укажите пароль, который указан в договоре.

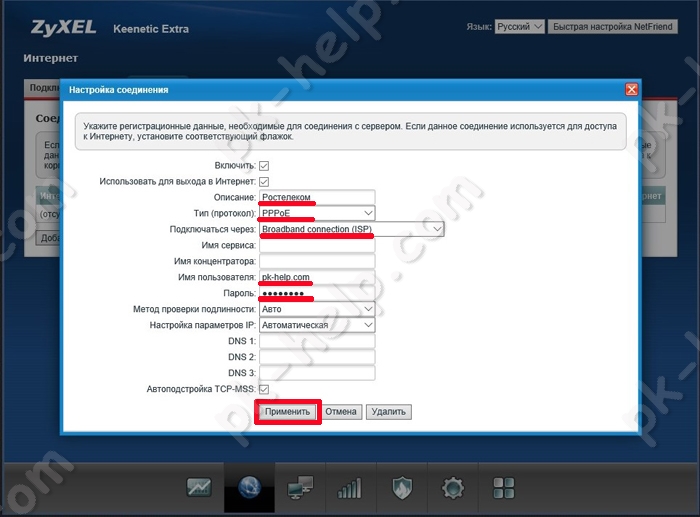

 Настройка Интернета от Ростелеком на Zyxel Keenetic Extra.

Настройка Интернета Ростелеком

Описание - произвольное имя

Тип (протокол) - PPPoE

Имя пользователя - используйте из договора с провайдером

Пароль - информация в договоре с провайдером

Настройка 4G Интернета.

Для того, что подключить 3G/ 4G Интернет, достаточно вставить модем в USB гнездо роутера, в течении нескольких секунд маршрутизатор "увидит" 3G/ 4G модем и автоматически подключит его.

Подключение 3G/ 4G модема

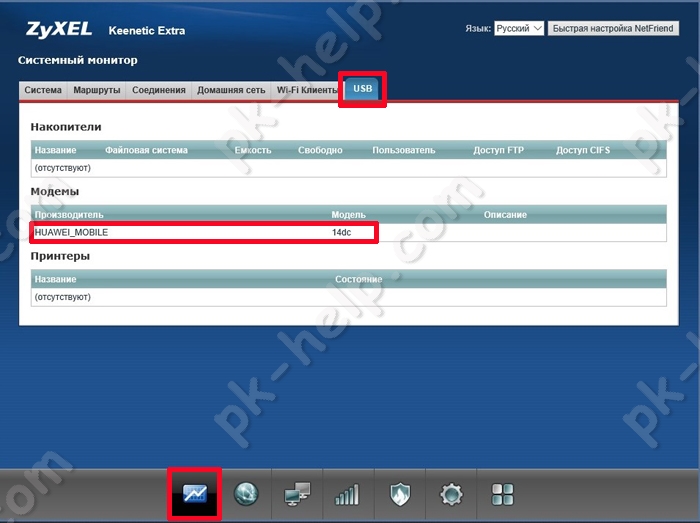

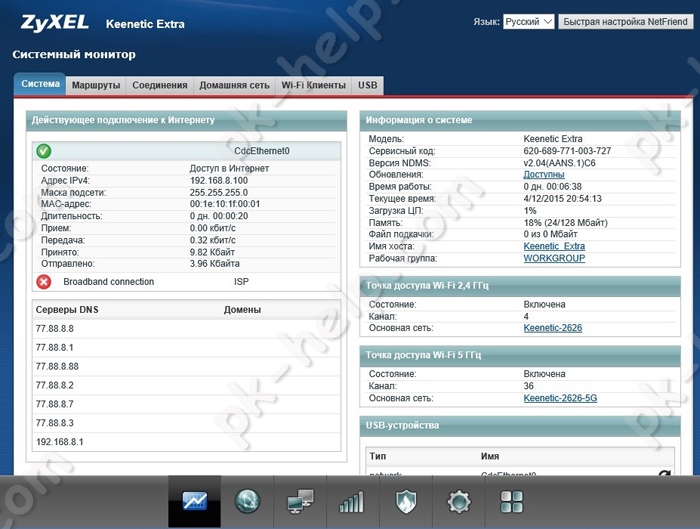

При использовании универсального 3G/ 4G модема приобретенного в Интернет магазине net-well.ru в настройках роутера, видна следующая информация

Настройка 3G/ 4G модема в Зиксель

и

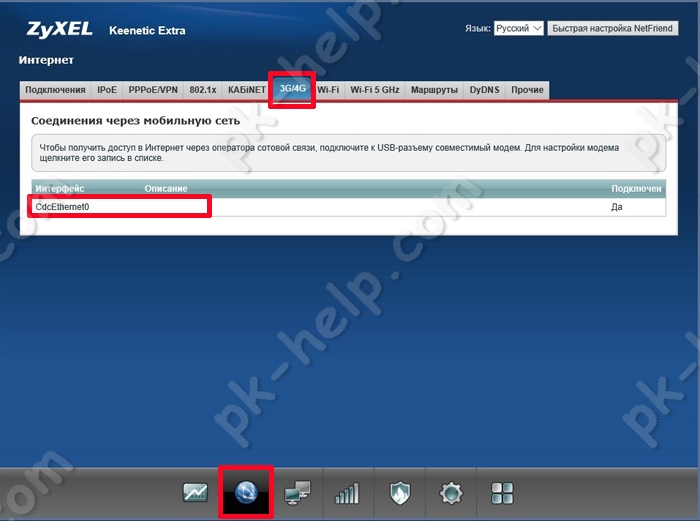

Настройки 3G/ 4G модема

По сути никаких настроек я не производил, просто вставил модем и все заработало.

Обновление прошивки Zyxel Keenetic Extra.

Видео обзор обновления прошивки Zyxel.



Первое, что я рекомендую сделать после того как настроен Интернет, обновить прошивку. Это сделает работу вашего маршрутизатора более стабильной и быстрой.

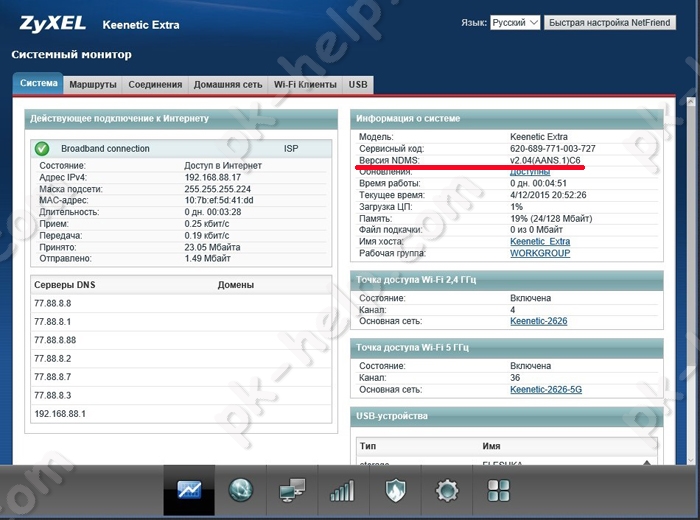

Зайдите на веб Интерфейс роутера и в главном меню посмотрите версию прошивки.

Версия прошивки ZYXEL Keenetic Extra

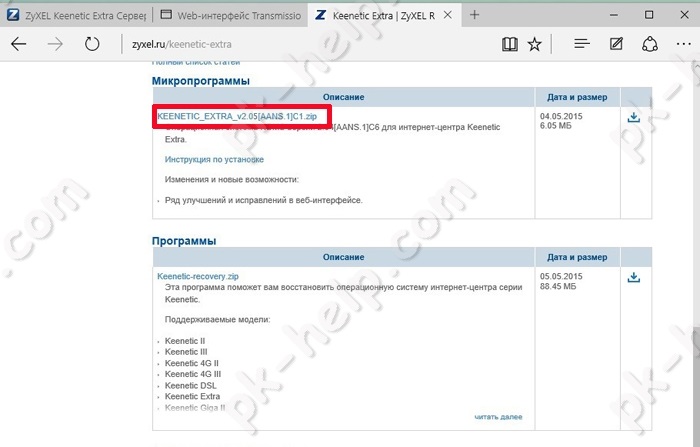

После этого зайдите на официальный сайт Zyxel и выбрав вкладку "Поддержка" посмотрите какая версия самая свежая. Если версия прошивки установленная на вашем роутере устаревшая, скачайте новую.

Скачать прошивку для Zyxel Keenetic Extra.

Скачать прошивку

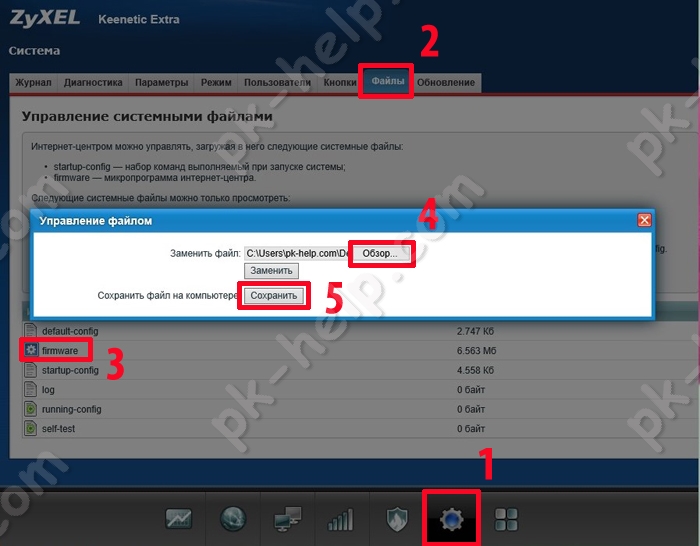

Разархивируйте скаченный архив. На веб интерфейсе роутера перейдите в меню "Система", выберите вкладку "Файлы" и нажмите на пункте "firmware". В появившемся окне укажите путь к новой прошивке и нажмите "Сохранить".

Обнолвение прошивки Zyxel Extra

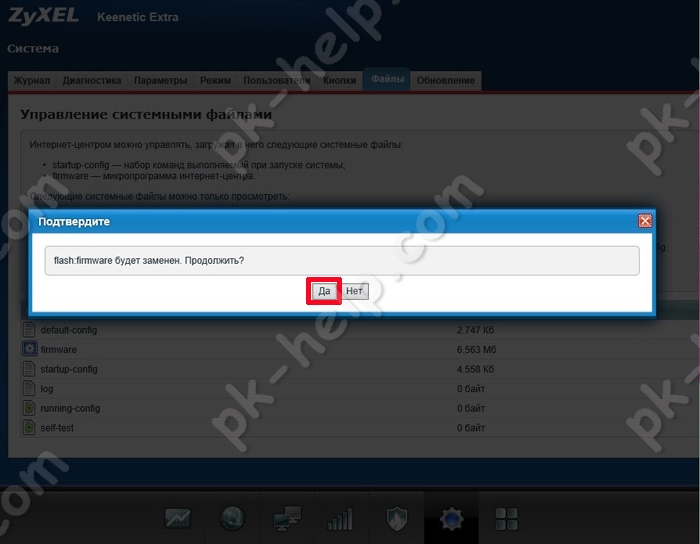

На вопрос о замене файла firmware нажмите "Да"

Заменить firmware

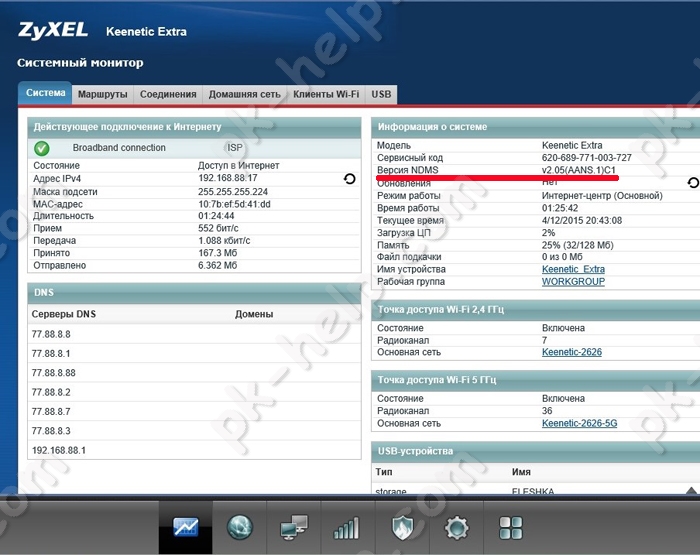

После этого ваш роутер скачает прошивку, перезагрузится и спустя несколько минут вы увидите веб интерфейс с новой версией прошивки.

Новая версия прошивки

Настройка беспроводной Wi-Fi сети на Zyxel Keenetic Extra.

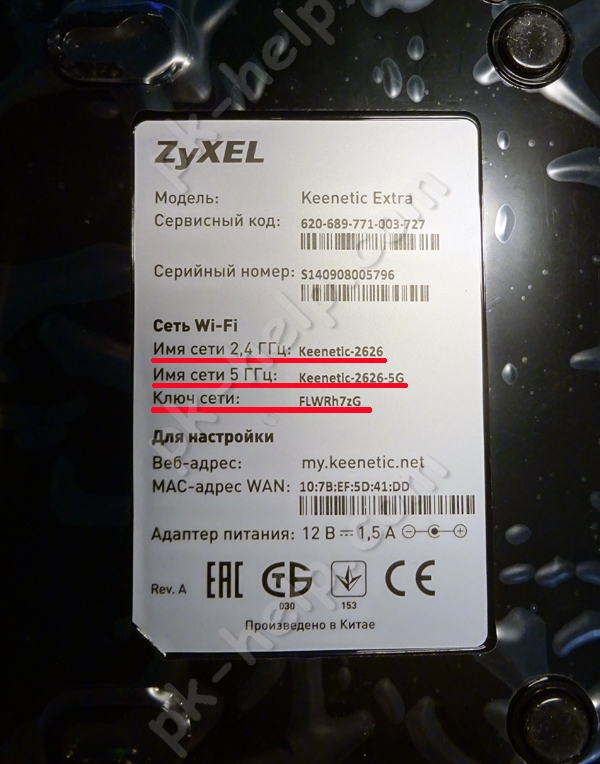

По умолчанию Вай Фай на маршрутизаторе настроен. Если вы его перевернете, то на наклейке увидите имя сетей (напомню их две, поскольку роутер работает в двух режимах 2.4 ГГц и 5 ГГц) и пароль к ним.

Имя сети и пароль для Wi-Fi

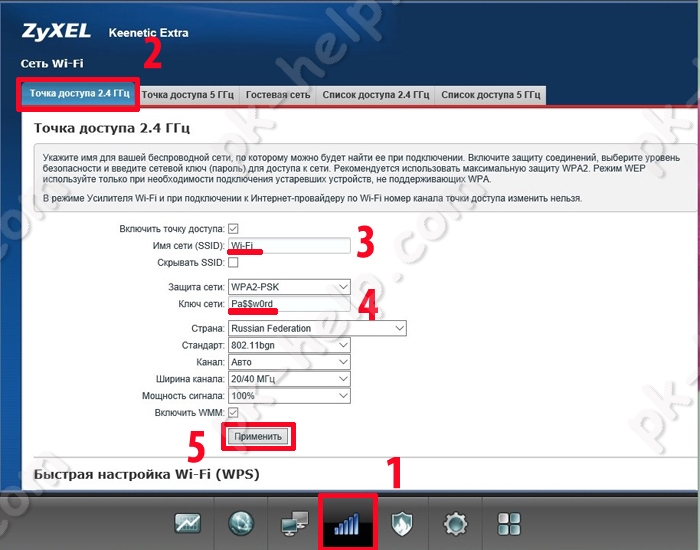

Тем кому не нравится имя сети или он хочет изменить пароль, необходимо подключиться к веб интерфейсу, выбрать меню "Сеть Wi-Fi" и во вложенном меню "Точка доступа 2.4 ГГц" указать имя сети и пароль. Так же по желанию можете выбрать канал, зачем это нужно и как его выбрать написано в статье Как выбрать/ изменить беспроводной канал на маршрутизаторе/ роутере.

Настройка Вай фай сети

В конце не забудьте нажать кнопку "Применить".

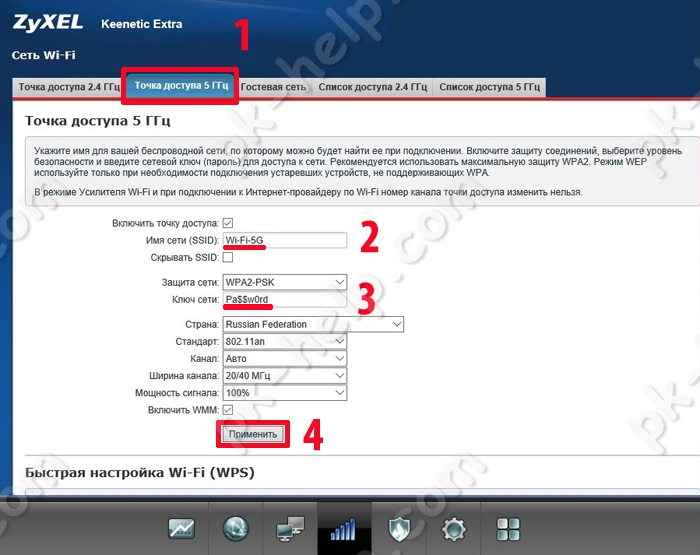

Далее перейдите на вкладку "Точка доступа 5 ГГц" и проделайте подобную процедуру, с единственным исключением, рекомендуем к имени Вай фай сети добавить "5G" (без ковычек), что бы отличать сети 2.4 от 5 ГГц.

Настройка Wi-Fi сети 5ГГц

Настройка клиента BitTorrent.

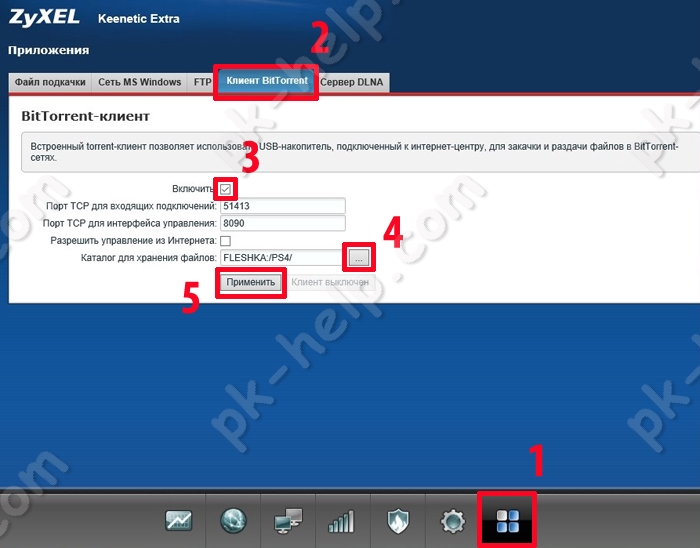

У Интернет центра Зиксель Кинетик Экстра есть возможность, без участия компьютера или ноутбука скачивать торрент файлы. Для этого подключите внешний USB носитель (флешку или внешний жесткий диск) в USB гнездо, зайдите на веб интерфейс роутера, выберите в меню "Приложения", перейдите на вкладку "Клиент BitTorrent". Поставьте галочку напротив пункта "Включить", в поле Каталог для хранения файлов, нажмите на значок многоточие и укажите в какую директорию будете сохранять файлы. После этого нажмите кнопку "Применить".

Настройка торрента

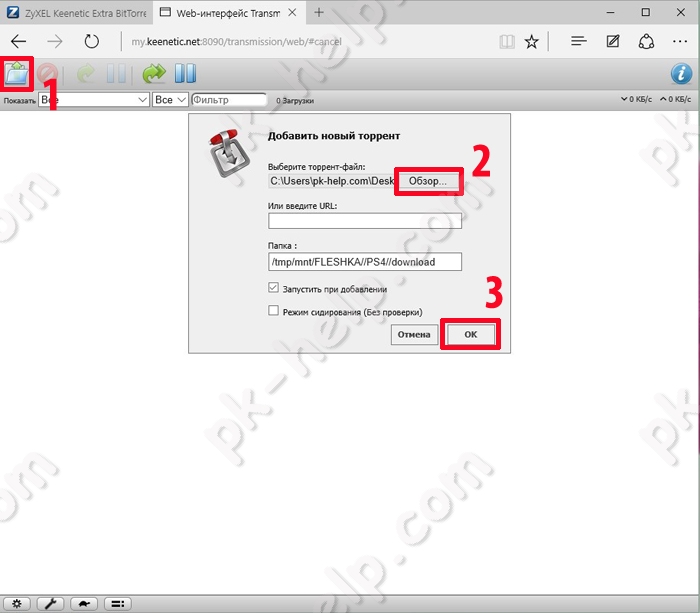

Теперь осталось добавить торрент файлы. Для этого нажмите кнопку "Управление закачками" или на новой странице браузера введите 192.168.1.1:8090. Вам откроется окно, с помощью которого можно добавлять торренты, удалять, следить за их загрузкой. Нажмите на кнопку "Открыть торрент" (папка со стрелкой вверх), укажите путь на загруженный торрент файл и нажмите "Ок".

Указание пути к торрент файлу

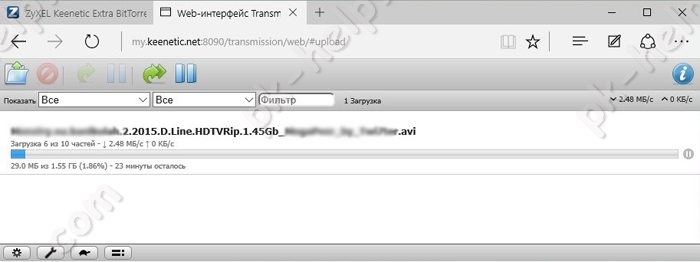

Спустя несколько секунд начнет загрузка файла.

Скачивание с торрента

Хочу обратить внимание, что загрузка происходит и при выключенном компьютере. В загрузке участвуют только роутер и USB носитель.

 Настройка DLNA на маршрутизаторе.

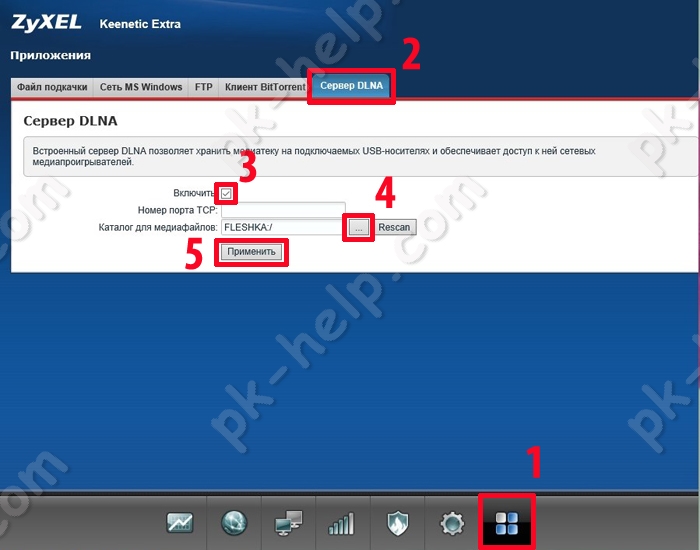

Что такое DLNA, я подробно описывал в статье- Способы просмотра мультимедиа файлов на телевизоре (и других устройств) по DLNA, поэтому предлагаю сразу перейти к настройке. На веб интерфейсе выберите меню "Приложения", вкладка "Сервер DLNA". Поставьте галочку напротив пункта "Включить", затем нажмите на многоточие в поле "Каталог для медиафайлов" выберите ту папку (или весь USB носитель) которому хотите дать доступ по DLNA. В конце не забудьте нажать кнопку "Применить".

Включение DLNA

Настройка IPTV.

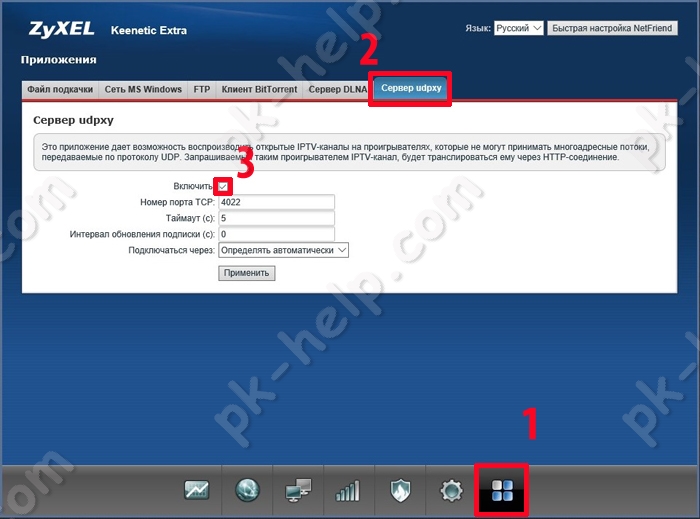

Для того что бы пользоваться IPTV, на веб интерфейсе зайдите в меню "Приложения", откройте вкладку "Сервер udpxy" и установите галочку "Включить".

Настройка IPTV

Посмотреть кто подключен к роутеру.

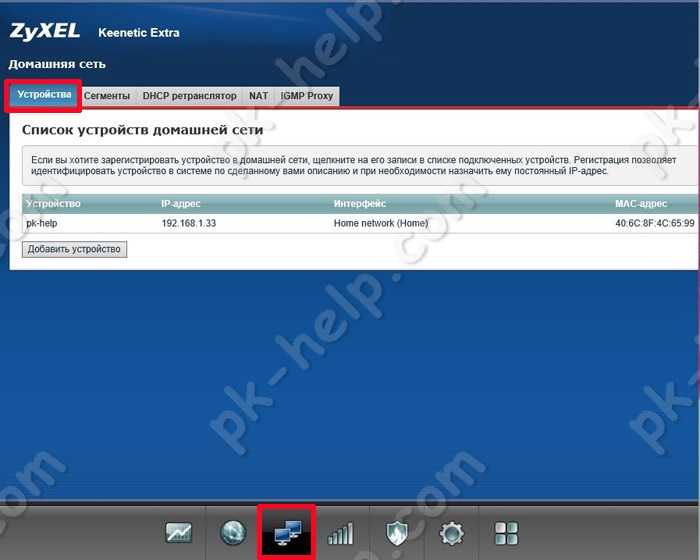

Если у вас возникли подозрения, что к вашему роутеру кто то подключается, вы всегда можете посмотреть какие устройства к нему подключены. Для этого на веб интерфейсе выберите меню "Домашняя сеть" и на вкладке "Устройства" посмотрите на все устройства подключенные к вашему маршрутизатору.

просмотр всех подключенных к роутеру устройств

Итог.

На мой взгляд, роутер  Zyxel Keenetic Extra весьма хорошее сетевое устройство, которое устроит большинство пользователей. Обладает хорошими техническими характеристиками, которые хорошо реализованы и дают большие возможности (Торрент, DLNA, поддержка 3G/ 4G модемов), жаль только что USB разъем один, кому то этого может не хватить, для реализации всех возможностей роутера.

Видео настройки Zyxel Keenetic Extra.
