О чем пищит компьютер (расшифровка звуковых сигналов BIOS)

Комментарии (55)

Оцените материал

(130 голосов)

Я думаю многие замечали , что при включении компьютера он производит короткий писк (если конечно у вас нет проблем с компьютером). Но не многие задумывались- зачем пищит компьютер. На самом деле писк издается не случайно, до него происходит процедура тестирования компонентов компьютера (POST- Power-On-Self-Test). И в случае, если сбоев не найдено- сигнализируется короткий сигнал о успешном прохождении тестирования. Но если вдруг обнаружена какая либо ошибка, то компьютер с помощью POST сообщит о ней в виде определенного числа коротких или длинных писков. Расшифровать, что же произошло, поможет инструкция к материнской плате, но зачастую таковая отсутствует.

В этой статье я хочу привести несколько таблиц с расшифровкой сигналов компьютера. Для того, что бы воспользоваться этими таблицами вам нужно узнать производителя BIOS вашей материнской платы. Узнать производителя BIOS весьма просто, достаточно зайти в сам BIOS, как это сделать описано в статье и найти подпись производителя. Ниже приведены скриншоты популярных производителей BIOS (внешне они могут отличаться от ваших, это зависит от версии).

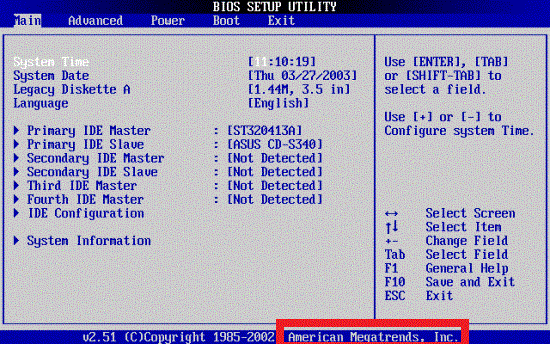

AMI (American Megatreds Inc.)

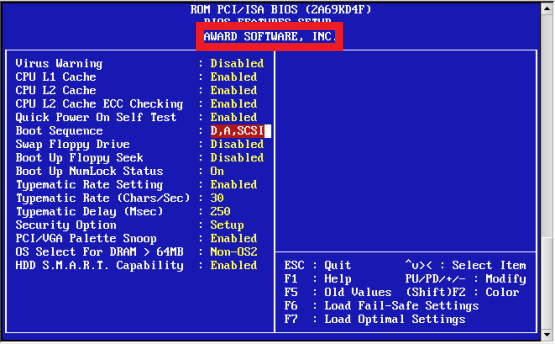

AWARD

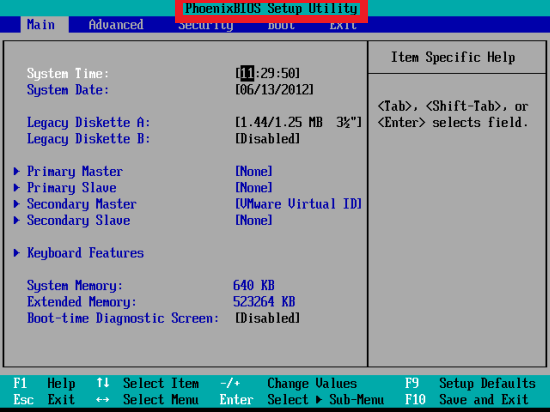

Phoenix

После определения производителя BIOS находим его в таблицах и расшифровываем сигналы POST.

AMI BIOS

Последовательность звуковых сигналов	Расшифровка сигналов BIOS
1 короткий	Ошибок не обнаружено, ПК исправен
2 коротких	Ошибка чётности RAM или вы забыли выключить сканер или принтер
3 коротких	Ошибка в первых 64 КБ RAM
4 коротких	Неисправность системного таймера. Настройте время в BIOS или в системе WINDOWS
5 коротких	Проблемы с процессором
6 коротких	Ошибка инициализации контроллера клавиатуры
7 коротких	Проблемы с материнской платой
8 коротких	Ошибка памяти видеокарты
9 коротких	Контрольная сумма BIOS неверна
10 коротких	Ошибка записи в CMOS
11 коротких	Ошибка кэша, расположенного на системной плате
1 длинный, 1 короткий	Проблемы с блоком питания
1 длинный, 2 коротких	Ошибка видеокарты (Mono-CGA)
1 длинный, 3 коротких	Ошибка видеокарты (EGA-VGA)
1 длинный, 4 коротких	Отсутствие видеокарты
1 длинный, 8 коротких	Проблемы с видеокартой или не подключён монитор
3 длинных	Оперативная память - тест чтения/записи завершен с ошибкой. Переустановите память или замените исправным модулем.
Отсутствует и пустой экран	Неисправен процессор. Возможно изогнута(сломана) контактная ножка процессора.
Непрерывный звуковой сигнал	Неисправность блока питания либо перегрев компьютера

Award BIOS

Последовательность звуковых сигналов	Расшифровка сигналов BIOS
1 короткий	Успешный POST
2 коротких	Обнаружены незначительные ошибки. На экране монитора появляется предложение войти в программу CMOS Setup Utility и исправить ситуацию. Проверьте надежность крепления шлейфов в разъемах жесткого диска и материнской платы.
3 длинных	Ошибка контроллера клавиатуры
1 короткий, 1 длинный	Ошибка оперативной памяти (RAM)
1 длинный, 2 коротких	Ошибка видеокарты
1 длинный, 3 коротких	Ошибка видеопамяти
1 длинный, 9 коротких	Ошибка при чтении из ПЗУ
Повторяющийся короткий	Проблемы с блоком питания; Проблемы с ОЗУ.
Повторяющийся длинный	Проблемы с ОЗУ
Повторяющаяся высокая-низкая частота	Проблемы с процессором
Непрерывный	Проблемы с блоком питания

Phoenix BIOS

1-1-2 означает 1 звуковой сигнал, пауза, 1 звуковой сигнал, пауза, и 2 звуковых сигнала.

Последовательность звуковых сигналов	Расшифровка сигналов BIOS
1-1-2	Ошибка при тесте процессора. Процессор неисправен. Замените процессор
1-1-3	Ошибка записи/чтения данных в/из CMOS-памяти.
1-1-4	Обнаружена ошибка при подсчете контрольной суммы содержимого BIOS.
1-2-1	Ошибка инициализации материнской платы.
1-2-2 или 1-2-3	Ошибка инициализации контроллера DMA.
1-3-1	Ошибка инициализации схемы регенерации оперативной памяти.
1-3-3 или 1-3-4	Ошибка инициализации первых 64 Кбайт оперативной памяти.
1-4-1	Ошибка инициализации материнской платы.
1-4-2	Ошибка инициализации оперативной памяти.
1-4-3	Ошибка инициализации системного таймера.
1-4-4	Ошибка записи/чтения в/из одного из портов ввода/вывода.
2-1-1	Обнаружена ошибка при чтении/записи 0-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-1-2	Обнаружена ошибка при чтении/записи 1-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-1-3	Обнаружена ошибка при чтении/записи 2-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-1-4	Обнаружена ошибка при чтении/записи 3-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-1	Обнаружена ошибка при чтении/записи 4-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-2	Обнаружена ошибка при чтении/записи 5-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-3	Обнаружена ошибка при чтении/записи 6-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-4	Обнаружена ошибка при чтении/записи 7-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-1	Обнаружена ошибка при чтении/записи 8-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-2	Обнаружена ошибка при чтении/записи 9-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-3	Обнаружена ошибка при чтении/записи 10-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-4	Обнаружена ошибка при чтении/записи 11-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-1	Обнаружена ошибка при чтении/записи 12-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-2	Обнаружена ошибка при чтении/записи 13-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-3	Обнаружена ошибка при чтении/записи 14-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-4	Обнаружена ошибка при чтении/записи 15-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
3-1-1	Ошибка инициализации второго канала DMA.
3-1-2 или 3-1-4	Ошибка инициализации первого канала DMA.
3-2-4	Ошибка инициализации контроллера клавиатуры.
3-3-4	Ошибка инициализации видеопамяти.
3-4-1	Возникли серьёзные проблемы при попытке обращения к монитору.
3-4-2	Не удается инициализировать BIOS видеоплаты.
4-2-1	Ошибка инициализации системного таймера.
4-2-2	Тестирование завершено.
4-2-3	Ошибка инициализации контроллера клавиатуры.
4-2-4	Критическая ошибка при переходе центрального процессора в защищенный режим.
4-3-1	Ошибка инициализации оперативной памяти.
4-3-2	Ошибка инициализации первого таймера.
4-3-3	Ошибка инициализации второго таймера.
4-4-1	Ошибка инициализации одного из последовательных портов.
4-4-2	Ошибка инициализации параллельного порта.
4-4-3	Ошибка инициализации математического сопроцессора.
Длинные, непрекращающиеся сигналы	Неисправна материнская плата.
Звук сирены с высокой на низкую частоту	Неисправна видеокарта, проверить электролитические емкости, на утечку или заменить все на новые, заведомо исправные.
Непрерывный сигнал	Не подключен (неисправен) кулер CPU.

Compaq BIOS

Последовательность звуковых сигналов	Расшифровка сигналов BIOS
1 короткий	Ошибок нет. Нормальная загрузка системы.
1 длинный + 1 короткий	Ошибка контрольной суммы памяти CMOS BIOS. Возможно сел аккумулятор ROM.
2 коротких	Глобальная ошибка.
1 длинный + 2 коротких	Ошибка инициализации видеокарты. Проверьте правильность установки видеокарты.
7 сигналов	Неисправность видеокарты AGP. Проверьте правильность установки.
1 длинный постоянный	Ошибка оперативной памяти, попробуйте перезагрузиться.
1 короткий + 2 длинных	Неисправность оперативной памяти. Перезагрузитесь через Reset.

DELL BIOS

1-2 означает 1 звуковой сигнал, пауза, и 2 звуковых сигнала.

Последовательность звуковых сигналов	Расшифровка сигналов BIOS
1-2	Не подключена видеокарта
1-2-2-3	Ошибка контрольной суммы ПЗУ BIOS
1-3-1-1	Ошибка обновления DRAM
1-3-1-3	Ошибка клавиатуры 8742
1-3-3-1	Неисправна память
1-3-4-1	Ошибка ОЗУ на линии xxx
1-3-4-3	Ошибка ОЗУ на младшем бите xxx
1-4-1-1	Ошибка ОЗУ на старшем бите xxx

AST BIOS

Последовательность звуковых сигналов	Расшифровка сигналов BIOS
1 короткий	Ошибка при проверке регистров процессора. Неисправность процессора
2 коротких	Ошибка буфера клавиатурного контроллера. Неисправность клавиатурного контроллера.
3 коротких	Ошибка сброса клавиатурного контроллера. Неисправность клавиатурного контроллера или системной платы.
4 коротких	Ошибка связи с клавиатурой.
5 коротких	Ошибка клавиатурного ввода.
6 коротких	Ошибка системной платы.
9 коротких	Несовпадение контрольной суммы ПЗУ BIOS. Неисправна микросхема ПЗУ BIOS.
10 коротких	Ошибка системного таймера. Системная микросхема таймера неисправна.
11 коротких	Ошибка чипсета.
12 коротких	Ошибка регистра управления питанием в энергонезависимой памяти.
1 длинный	Ошибка контроллера DMA 0. Неисправна микросхема контроллера DMA канала 0.
1 длинный, 1 короткий	Ошибка контроллера DMA 1. Неисправна микросхема контроллера DMA канала 1.
1 длинный, 2 коротких	Ошибка гашения обратного хода кадровой развёртки. Возможно, неисправен видеоадаптер.
1 длинный, 3 коротких	Ошибка в видеопамяти. Неисправна память видеоадаптера.
1 длинный, 4 коротких	Ошибка видеоадаптера. Неисправен видеоадаптер.
1 длинный, 5 коротких	Ошибка памяти 64K.
1 длинный, 6 коротких	Не удалось загрузить векторы прерываний. BIOS не смог загрузить векторы прерываний в память
1 длинный, 7 коротких	Не удалось инициализировать видеооборудование.
1 длинный, 8 коротких	Ошибка видеопамяти.

IBM BIOS

Последовательность звуковых сигналов	Расшифровка сигналов BIOS
1 короткий	Успешный POST
1 сигнал и пустой экран	Неисправна видеосистема
2 коротких	Не подключен монитор
3 длинных	Неисправна материнская плата (ошибка контроллера клавиатуры)
1 длинный, 1 короткий	Неисправна материнская плата
1 длинный, 2 коротких	Неисправна видеосистема (Mono/CGA)
1 длинный, 3 коротких	Неисправна видеосистема (EGA/VGA)
Повторяющийся короткий	Неисправности связаны с блоком питания или материнской платой
Непрерывный	Проблемы с блоком питания или материнской платой
Отсутствует	Неисправны блок питания, материнская плата, или динамик

Надеюсь, данная статья помогла вам в устранении проблем с вашим компьютером.
