Как я ставил и настраивал НТВ+ (для Триколор тоже будет актуально)

Оцените материал
(78 голосов)

В одной из своих предыдущих статей я описал Как настроить эфирные цифровые каналы, помимо этого в каждом городе есть несколько операторов кабельного телевидения, казалось бы, кто будет пользоваться спутниковым телевидением? и кому оно будет интересно? Я тоже задался этим вопросом, и вот к каким выводам я пришел. Спутниковое телевидение будет вам интересно, если:

- вы живете в глубокой глуши, где даже эфирное цифровое телевидение не ловит, не говоря уже о кабельном,

- вас не устраивает качество и количество тех каналов, которые предлагает аналоговое/ цифровое эфирное или кабельное телевидение (или цена в случае кабельного телевидения).

Каждый сам выбирает способ получения каналов в цифровом качестве, вот из чего я исходил при выборе:.

 - Эфирное цифровое телевидение- меня не устроило, из-за не большого количества каналов.

 - Кабельное телевидение- тут все сложнее, оператор который предоставляет телевидение через коаксиальный кабель без использования кодирования (не нужны никакие приставки) не обслуживает мой дом, а операторы, которые предоставляют телевидение через приставку, меня тоже не устроили, поскольку платить абонентскую плату за подключение одного телевизора 300 руб и более, на мой взгляд дорого. Исходя из этого, я выбрал спутниковое телевидение. Минус этого способа в том, что для его использования необходимо иметь первоначально сумму около 10 т. р. на покупку оборудования. Но всегда можно сэкономить, например у меня был старый ресивер НТВ+, по акции я обменял его с доплатой на новый ресивер НТВ+ -сразу уточню, что это была временная акция, просто мне повезло уложиться во время ее проведения. Но акции меняются и всегда есть возможность купить спутниковый комплект дешевле. Итак, выбирать между спутниковыми операторами мне не пришлось, поскольку по дешевке у меня появился комплект НТВ+ с договором и карточкой. Оставалось только установить тарелку и радоваться цифровыми каналами, даже каналами в HD качестве.

Немного теории о спутниковом телевидение.

Для тех кто вообще не в курсе установка спутникового оборудования поясню, что тарелка должна смотреть строго на спутник вещающий сигнал. Тут стоит немного рассказать поподробней технологию спутникового телевидения.

Телевизионный сигнал вещается с геостационарного спутника "висящего" над Землей. Если немного углубиться, то - спутник вращается в плоскости земного экватора на высоте примерно 35000 км над поверхностью Земли. Период обращения по этой орбите равен одним суткам. То есть спутник, движущийся по геостационарной орбите, не меняет своего положения относительно поверхности Земли (постоянно "висит" над одной и той же точкой экватора).

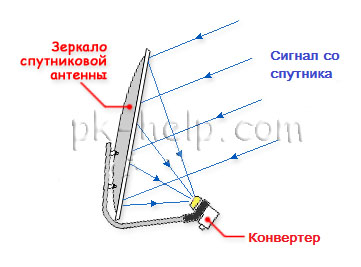

С помощью спутниковой антенны мы фокусируем сигнал со спутника в точку где расположен конвертер.

Фото Конвертер спутниковый

Конвертер — это приемное устройство, которое крепится в фокусе отраженного от спутниковой антенны сигнала и преобразует этот сигнал в электрический, после чего передает его на приемник - ресивер.

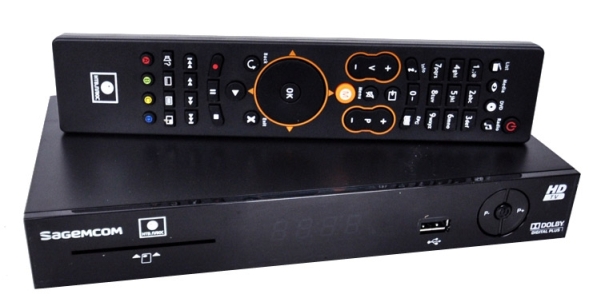

Фотография Спутниковый ресивер

Ресивер- это устройство, которое преобразует сигнал поступающий с конвертера в сигнал "понятный" для телевизора. Ресивер подключается к телевизору с помощью интерфейса HDMI, SCART, "тюльпан" и т.д. зависит от модели ресивера и разъемов на телевизоре.

Общая схема представлена ниже.

Схема Общая схема подключения спутникового комплекта

Установка тарелки НТВ+

Итак, от теории переходим к практике. Ниже я опишу, как я устанавливал и настраивал НТВ+ (для тех кто настраивает Триколор схема подключения будет аналогичная).

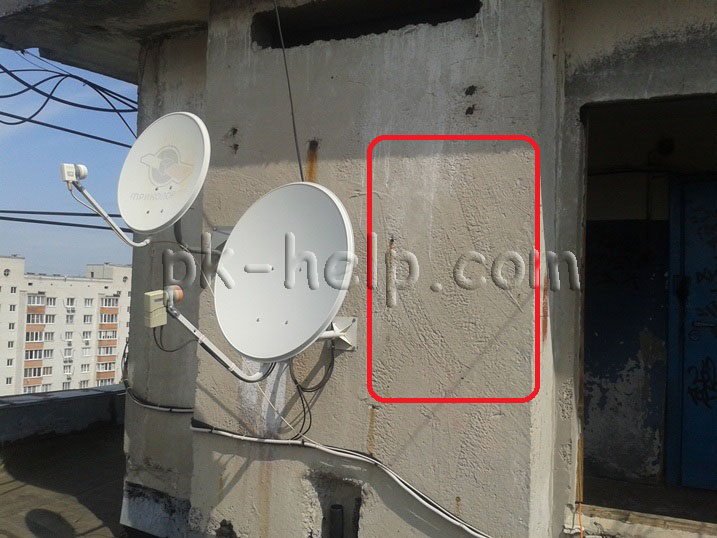

Я залез на крышу своего дома и увидел, следующую картину- висит две спутниковых тарелки, осталось место как раз под мою.

Фото Место для установки спутниковой тарелки

Если обратить внимание то одна тарелка используется для Триколора (судя по надписи на тарелке, хотя это может быт и не так), это хорошо, поскольку Триколор и НТВ+ вещает с одного спутника, а значат направлены в одну точку на небе, соответственно настраивать направление антенны будет проще, поскольку образец, будет находится рядом. Вы тоже при установке спутниковой тарелки можете осмотреться по сторонам, поскольку большинство людей используют либо Триколор, либо НТВ+, соответственно вы поймете в какую сторону необходимо повернуть антенну. Если рядом тарелок нет, поверните тарелку на юг (поскольку спутник "висит" на экваторе), следует учесть, что на пути между спутником и направлением тарелки не должно находится никаких деревьев и построек, поскольку они не дадут попасть сигналу на тарелку.

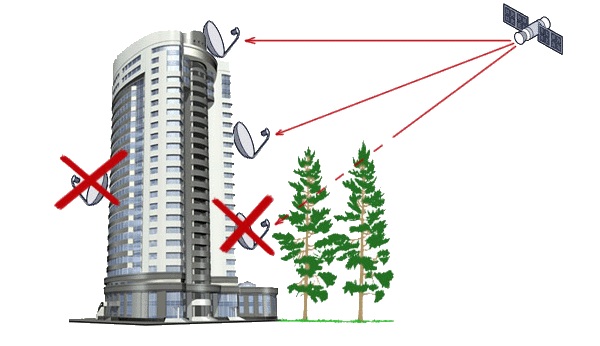

Фотограафия Куда не нужно ставить спутниковую тарелку

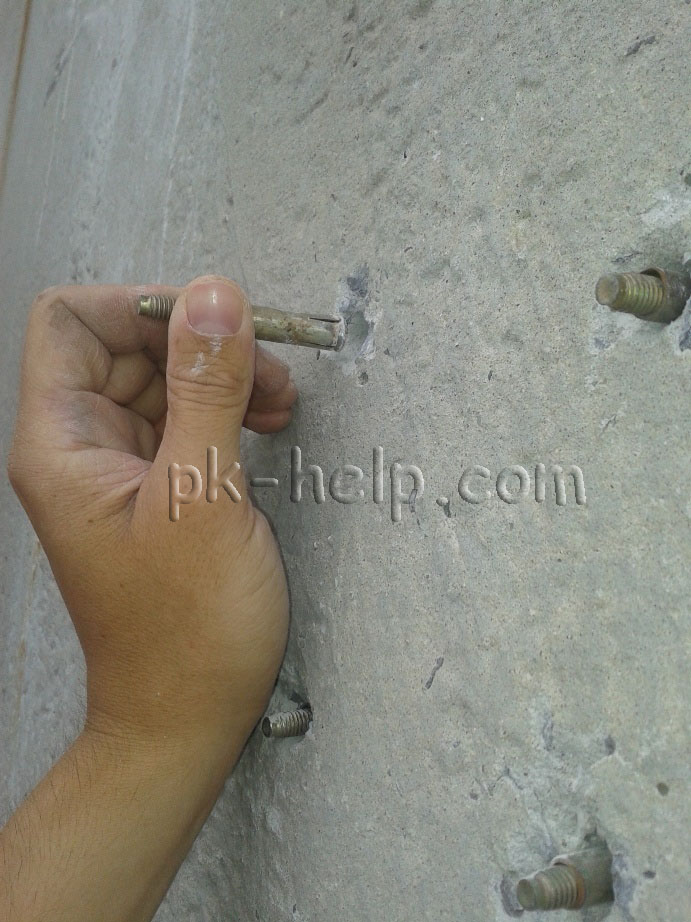

Первым делом необходимо прикрутить кронштейн антенны с помощью анкерных болтов (обычно они идут в комплекте с антенной). Для этого приложите кронштейн к стене, отметьте места где необходимо просверлить отверстия, и с помощью дрели проделайте дырки глубинной  и радиусом с анкерный болт. После чего вставьте туда болты.

Фотография Установка кронштейна для тарелки

Затем приложите кронштейн к стене и прикрутите.

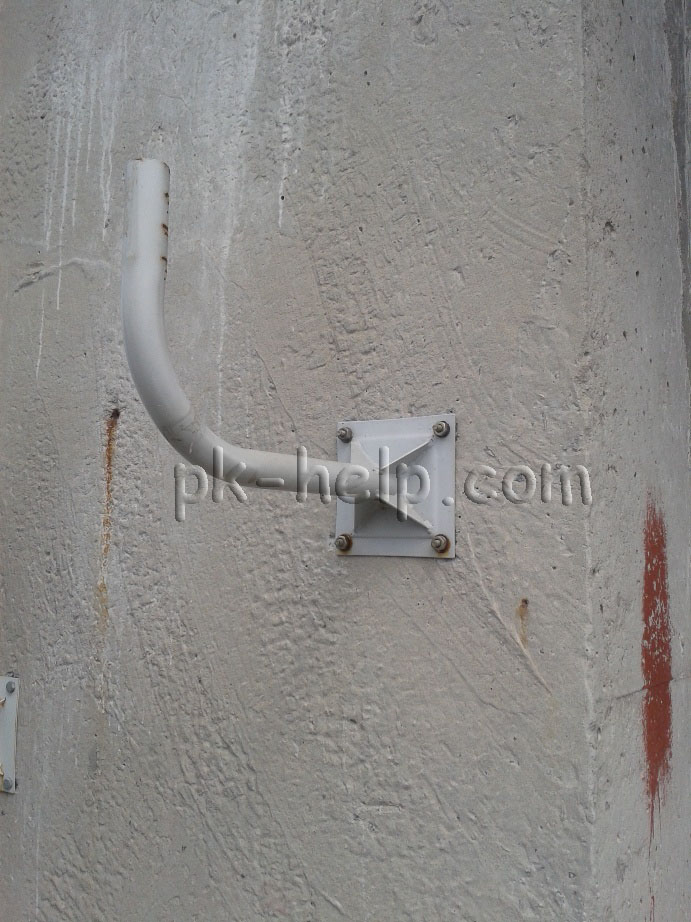

Фото Прикрепленный к стене кронштейн

В результате всех действий проверьте что бы кронштейн был крепко закреплен и не шатался.

После этого соберите тарелку и прикрепите к кронштейну.

Фото Установленная спутниковая тарелка

Далее необходимо провести коаксиальный кабель от ресивер (там где будет телевизор) к конвертеру спутниковой тарелки. Если кабель превышает 10 метров, можете купить качественный 75 Ом коаксиальный кабель нужной длины.

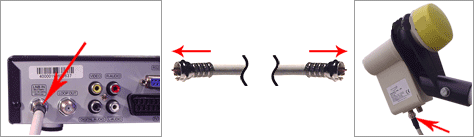

Схема Подключения ресивера с конвертером

После этого с помощью кабеля HDMI, SCART или "тюльпан" подключите ресивер к телевизору. Затем включите ресивер, на телевизоре выберите режим AV (соответствующий интерфейс). У вас отобразится меню ресивера, выберите в настройках спутник (напомню, для НТВ+ и Триколора это будет один и тот же спутник), для европейской зоны это будет это EUTELSAT W4/ W7 или EUTELSAT 36A/ 36B (они были переименованы).

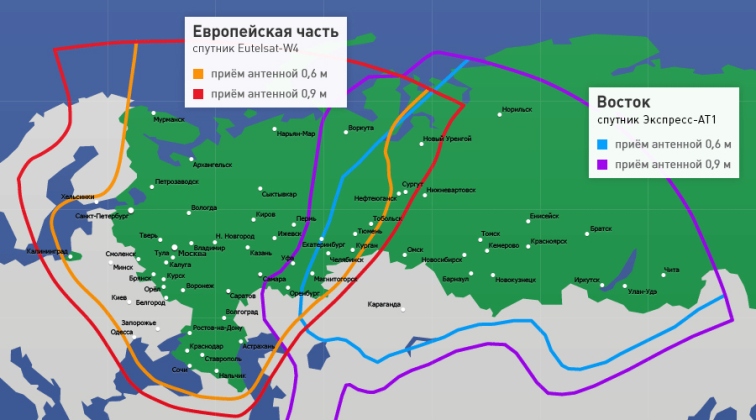

Фото Карта покрытия спутника НТВ плюс

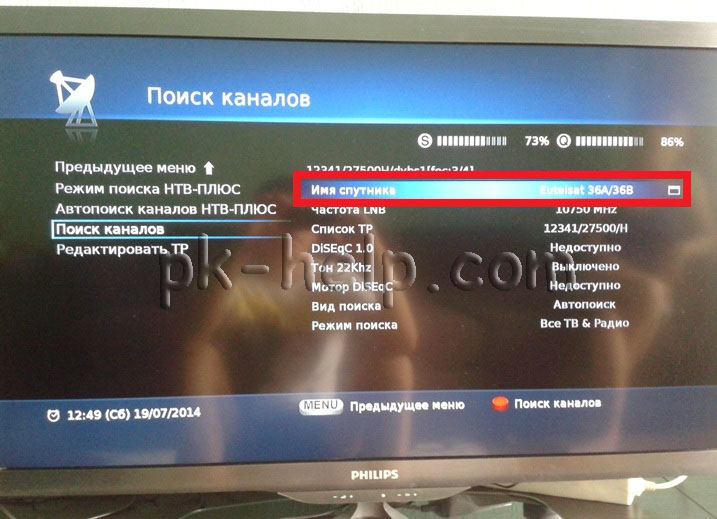

Фотография Указываем имя спутника на ресивере

Следующим шагом необходимо настроить тарелку строго на спутник. Что бы не использовать дополнительные устройства помогающие настроить каналы, которые стоят не мало денег (да и не к чему, если вы хотите настроить одну спутниковую тарелку для себя), вам понадобится помощник, который будет следить за уровнем сигнала, а вы тем временем будете поворачивать тарелку. Для связи можно использовать сотовый телефон.

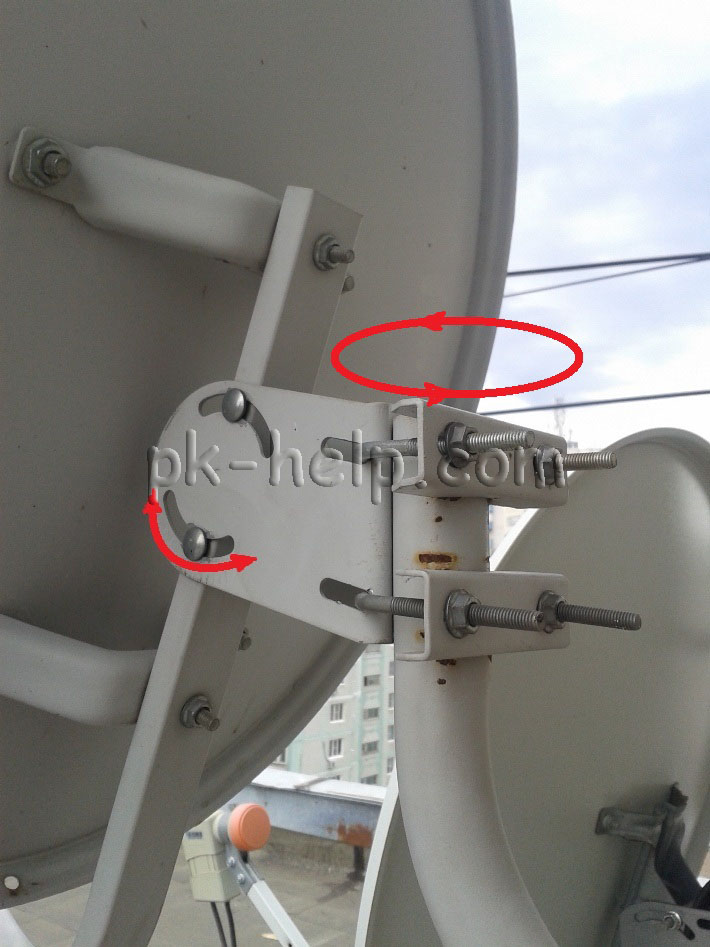

Следует по миллиметру поворачивать тарелку для того, что бы поймать хороший сигнал. Антенна проворачивается не только по горизонтали, но и по вертикали, не забывайте про это.

Фото Регулируем тарелку для появления сигнала на ресивере

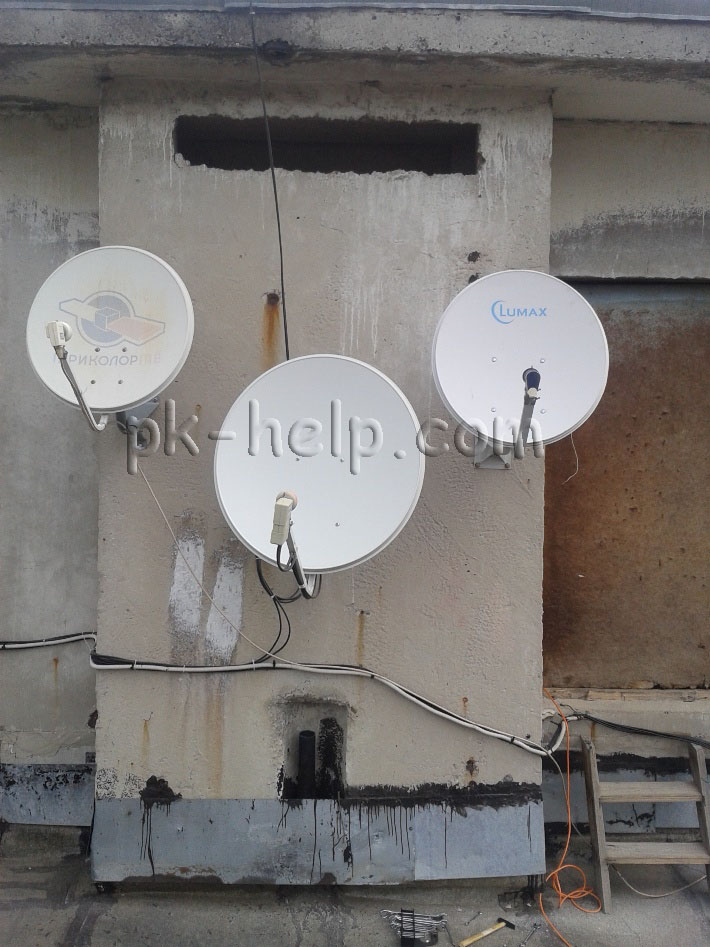

В итоге я настроил тарелку НТВ+ (преждевременно решил я).

Фото Настройенная тарелка НТВ+/ Триколор

Мне удалось добиться сигнала в 70 с лишним процентов, было облачно возможно по этому результат получился не лучше. Спустившись после настройки антенны, я быстро настроил каналы с помощью автопоиска и был весьма доволен. НО, когда я включил HD канал передо мной появилась информационная табличка "Нет сигнала".

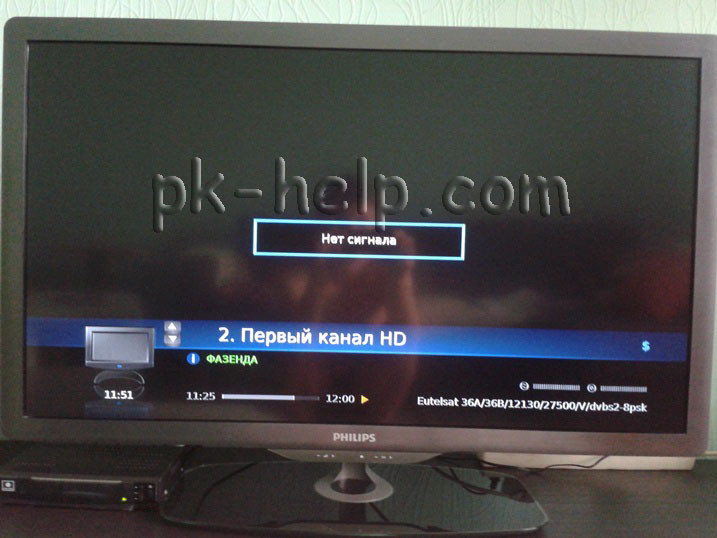

Фото Нет сигнала HD каналы

Как так?! все каналы нормально работают, а все HD пишут "Нет сигнала".

Звонок в службу технической поддержки результата не принес. Я решил еще покрутить тарелку, что бы добиться хоть какого нибудь уровня сигнала (как вы видите на картинке ниже, уровень сигнала HD каналов - 0% ). Для этого в меню я выбрал Список ТР - 11823/27500/V (он отвечает за часть HD каналов).

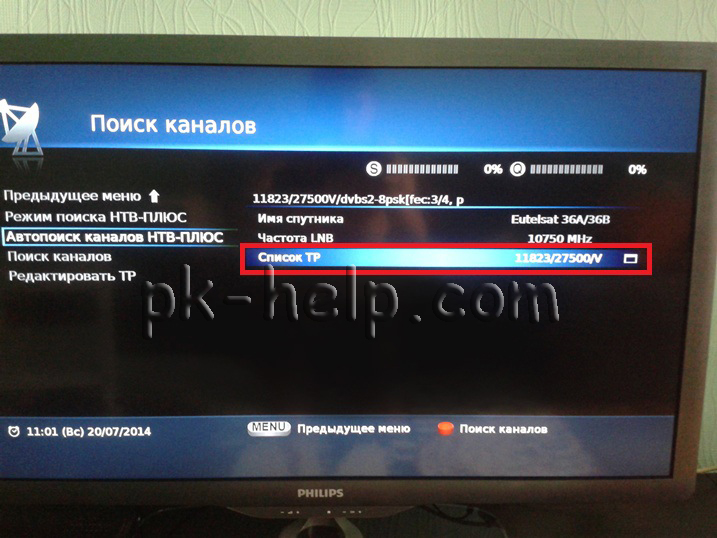

Фото Настройка HD каналов НТВ плюс

Залез на крышу и снова принялся медленно поворачивать антенну, возле телевизора остался мой помощник и говорил уровень сигнала. Спустя буквально 10-15 мин мне удалось настроить каналы HD они показывали уровень сигнала около 73%. Спустившись, я уже мог лицезреть каналы в HD качестве, остальные каналы тоже показывали превосходно.

Итог всего этого рассказа, не верьте людям, которые говорят, что только специалисты со спец оборудованием могут установить и настроить спутниковое телевидение. Это может сделать практический каждый!!!
