Общий принцип организации доступа к IP камере через интернет

Оцените материал
(20 голосов)

IP камера — это устройства, объединяющие в себе видеокамеру и мини-компьютер. К особенностям IP камеры относят передачу видеопотока в цифровом формате по сети Ethernet (Wi-Fi), которая использует протокол TCP/IP. Ethernet – это пакетная технология для передачи данных локальных сетей. Устройство получает IP адрес в сети через который можно попасть на веб интерфейс, через который происходит настройка камеры и куда выводится изображение с камеры. Но сидеть дома или в офисе и наблюдать, что происходит в пределах помещения не на столько интересно, как если организовать доступ к IP камере через Интернет, т.е. с любого места на Земле, имеющего доступ в Интернет, увидеть, что происходит дома или в офисе. Как настроить доступ к IP камере через Интернет вот чему посвящена эта статья.

Для того что бы получить доступ к вашей IP видеокамеры с внешки (из глобальной сети Интернет) необходимо иметь уникальное имя (уникальный IP адрес) в глобальной сети. Для начала проясню какие IP адреса бывают :

Белый IP- уникальный адрес в глобальной сети. Публичные "белые" адреса используются в сети Интернет. Публичным IP-адресом называется IP-адрес, который используется для выхода в Интернет. Доступ к устройству с публичным IP-адресом можно получить из любой точки глобальной сети, т.к. публичные (глобальные) IP-адреса маршрутизируются в Интернете, в отличие от частных (серых) IP-адресов.

Серый IP- это внутренний IP локальной сети, напрямую доступный только внутри этой сети.

К частным "серым" адресам относятся IP-адреса из следующих подсетей:
    От 10.0.0.0 до 10.255.255.255 с маской 255.0.0.0.0 (сеть класса А)
    От 172.16.0.0 до 172.31.0.0 с маской 255.255.0.0 (сеть класса B)
    От 192.168.0.0 до 192.168.255.255 с маской 255.255.255.0 (сеть класса С)

Статический IP- это фиксированный адрес в Интернете;

Динамический IP- адрес, меняющийся с течением времени.

Провайдеры в основном предоставляют либо динамический серый IP адрес, либо динамический белый IP (намного реже). Определить адрес можно, если подключить кабель провайдера напрямую в компьютер/ ноутбук с помощью онлайн сервисов:

    http://2ip.ru
    http://smart-ip.net
    http://speed-tester.info/ip_location.php
    http://hideme.ru/ip

Или зайти на веб интерфейс роутера и посмотреть, какой IP адрес вы получили от провайдера. Если у вас используется динамический серый IP адрес вам необходимо обратиться к провайдеру и заказать у него услугу "белого" IP адреса. Если используется динамический белый IP, необходимо зайти в настройки IP камеры и посмотреть, какие сервисы DDNS (cлужба DynamicDNS позволяет сопоставить доменное имя с динамическим IP-адресом сетевого устройства.) поддерживает ваша видеокамера (если вообще поддерживает). После этого необходимо зайти на сайт сервиса, чтобы зарегистрировать учетную запись DDNS задав при этом уникальное доменное имя. Затем прописать это имя в настройках IP камеры в настройках DDNS. Видеокамера через определенное время будет проверять Ваш IP адрес и обновлять запись ddns (следует учесть, что обновление происходит не в тот же момент, может быть задержка из-за кеширования адреса у Вашего провайдера или у Вас).

Настройка Интернет-соединения в самой IP-камере.

  Для начала разберем самый простой способ доступа к камере через Интренет. Современные IP видеокамеры способны обойтись без роутера, т.е. можно напрямую подключить сетевой кабель провайдера к камере, настроить интернет через веб интерфейс и вуаля.  После этого вы вводите в адресной строке адрес http://{ваш белый IP адрес}, например http://95.110.64.7 и подключитесь на свою IP камеру.

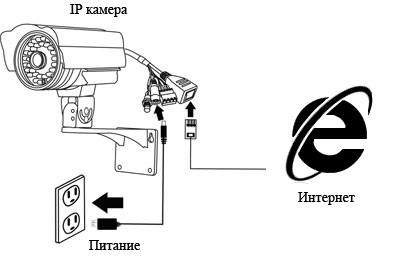

Фото Подключение IP камеры к Интернету

У этого способа есть существенный недостаток- использование только одной IP камеры.

Настройка подключений через Интернет нескольких IP камер.

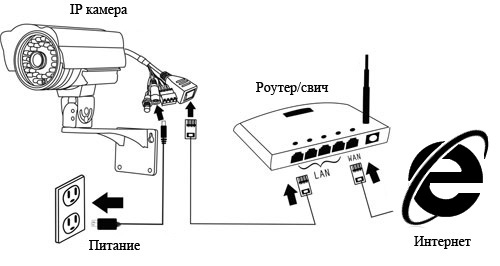

Если вы хотите использовать несколько IP камер вам, помимо "белого" IP адреса или настроенное функции DDNS и нескольких IP видеокамер понадобятся еще роутер. Итак, принцип заключается в следующем- настроив Интернет на роутере, подключаете все IP видеокамеры к роутеру, не важно каким способом с помощью кабеля Ethernet или беспроводной сети Wi-Fi. После этого зайдите на веб Интерфейс камер и измените порт подключения, вместо 80 поменяйте на любое значение от 1000 до 65000. При этом порты должны отличаться на разных камерах, например для камеры1- порт 1000, камера2- порт 1001, камера3- порт 1003. Далее сохраните настройки на всех IP камерах. Следующим шагом необходимо пробросить порты на роутере, для этого зайдите на веб интерфейс роутера, найдите пункт "Проброс портов" или аналогичный этому и указав порт камеры и ее IP адрес сохраните настройки, более подробно о пробросе портов написано в статье Проброс портов на роутерах Asus, D-Link, TP-Link, Zyxel. Если вы все сделали правильно введите в адресной строке браузер адрес http://{ваш белый IP адрес}:{порт видеокамеры}, например http://95.110.64.7:1000. Таким образом, вы подключитесь к вашей IP камере1 с любого места имеющего доступ в Интернет.

Скрин Доступ к IP камере через Интернет

Помимо компьютера и ноутбука к IP камере можно подключиться с помощью планшета и смартфона. Для этого можно воспользоваться установленным в гаджет браузером или установить приложение с магазина: для Андройд устройств с магазина Play Маркет, для Apple устройств с Apple Store. Запустите магазин и в строке поиска введите производителя IP камеры и слово камера, например "D-link камера" или "TP-Link камера". В списке приложений выберите приложение, установите его, пропишите настройки, обычно достаточно указать имя подключения, IP адрес, порт и логин и пароль для подключения.

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:


Комментарии

-1 # Ксения 23.05.2020 13:09
Добрый день. Система видеонаблюдения на доме установлена, 18 камер. Сейчас планируем оборудование подключить к интернету и получить белый IP. Идея в том чтобы любой жилец мог просматривать что происходит в реальном времени и только некоторые пользователи имели возможность перемотки и конвертирования видео. Некоторые люди говорят, что смотреть может неограниченное число людей, кто-то говорит, что из-за этого и оборудование может из строя выйти , не знаю кому верить. Поясните, пожалуйста.
Ответить
-2 # Саныч 01.02.2017 15:46
Возможно ли подключить IP-камеру к облаку "Трассир", имея роутер с серым динамическим ip? Есть ли способы подключения без "белого" ip?
Ответить
+3 # Valerchk 24.12.2016 00:18
Красивая статья. Тока ниче не работает. Даже по внутренней сети.....меняй не меняй порты, комп тупо не может войти в нее и все...
Ответить
+2 # Griff - 5 03.07.2016 16:52
Здравствуйте, белый ip для камеры получить не представляется возможным. Можно ли организоват доступ с камере по 3g скажем через vpn , имея белый адрес дома? И, если можно, то как организовать?
Ответить
+1 # EVGENY OZEROV 07.07.2016 15:26
Информация, представленная в статье не полностью отражает все имеющиеся на сегодняшний момент возможности. Существуют т.н. "облачные" сервисы видеонаблюдения , позволяющие просматривать через интернет камеру с любых устройств. При этом не нужно пробрасывать порты на роутере и покупать внешний IP адрес, DDNS, VPN и прочее не нужно. Сервис сам "пролазит" за NAT роутера, точно так же, как это делает всем известный Skype. Пример такого сервиса - Ivideon.
Ответить
-2 # Александр Print 28.01.2017 13:11
Спасибо за совет! Мне помогло :lol:
Ответить
-3 # EVGENY OZEROV 09.02.2017 22:44
Пожалуйста!
Ответить
-15 # Антонxxx 20.04.2016 11:18
Здравствуйте. Скажите пожалуйста, а для удаленного просмотра видео на планшете камере (маршрутизатору ) необходим доступ к интернету?
Ответить
0 # Антонxxx 20.04.2016 11:18
Здравствуйте. Скажите пожалуйста, а для удаленного просмотра видео на планшете камере (маршрутизатору ) необходим доступ к интернету?
Ответить
+6 # Slepoy02 06.10.2015 22:47
Здравствуйте, у меня такой вопрос. Можно-ли использовать ip камеру в разных местах типа; сначала она у меня дома, потом я отнёс её в офис,
а потом допустим к соседу. Я имею везде возможность подключить её по wifi. Или каждый раз нужно делать настроцки роутера.
Ответить
-1 # Nick 06.10.2015 23:04
Современные камеры сохраняют имя сети и ее пароль. Главное, что бы не было совпадений имен Wi-Fi сетей.
Ответить
+5 # Ololosh13 04.08.2015 13:05
Доброго дня, прошу прояснить 1 момент, если я имею белый статический ipшник на сервере, с него раздаю интернет по организации, то при подключении ip-камеры мне нужно будет настроить проброс порта просто на сервере?
Ответить
+6 # Nick 04.08.2015 15:40
Если у вас 80 порт не занят, то проброс ненужен. Иначе надо прокидывать на другой порт.
Ответить
+1 # Ololosh13 04.08.2015 21:40
Большое спасибо.
Ответить
+3 # DeX 19.06.2015 00:30
я на счет планшетов не понял, получается что для пл адрес?!аншета нужно только приложение установить?! и не обязательно иметь белый динамический айпи адрес?! в любом случае в гугл плее я не нашел такое приложение..
Ответить
+1 # Nick 19.06.2015 08:24
IP камере желательно иметь белый статический IP адрес, а устройства с которых вы подключаетесь достаточно выхода в Интернет, не имеет значения какой у них при этом IP адрес (белый, серый).
Приложения для планшета есть не для всех камер, тут уж зависит от производителя IP камеры, если он позаботился о подключении к камере различных устройств, то напишет приложение для iOS и Андройд.
Ответить
+17 # Niksen 18.04.2015 22:06
спасибо, хорошая статья!
Ответить
-42 # ф 23.12.2014 15:47
блин, jотстойная статья
Ответить
