Подключение, настройка CAM модуля (Триколор, НТВ+, Радуга, Телекарта) + видео.

Оцените материал
(32 голосов)

Один из самых популярных способов смотреть телевидение- использовать спутниковое оборудование. Для этого необходимо установить и правильно направить спутниковую тарелку, подключить ее к ресиверу, а его в свою очередь к телевизору. Но всю эту цепочку можно упростить и подключить спутниковую тарелку сразу к телевизору, как это сделать пойдет речь в этой статье.



Подключение спутникового телевидения через спутниковый ресивер.

Итак, как писал ранее, классический способ подключения спутникового телевидения выглядит следующим образом:

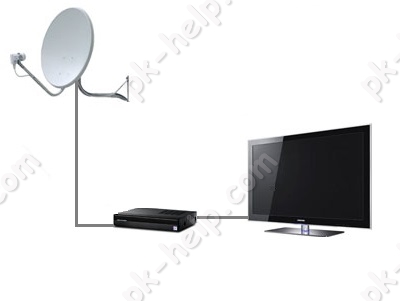

Спутниковая тарелка- спутниковый ресивер- телевизор.

Фото Подключение через спутниковый ресивер

Преимущества использования спутникового ресивера:

- Для этого способа можно использовать любой телевизор не важно, год назад вы его купили или прошло уже 10 лет, главное подобрать кабель для подключения спутникового ресивера и телевизора;

- Спутниковый ресивер может выступать не только в качестве приемника спутникового сигнала, но и обладать другими функциями, например: выход в Интернет, Смарт ТВ, DLNA и т.д.

Минусы использования спутникового ресивера:

- Неудобство при использовании двумя пультами управления (от телевизора и от спутникового ресивера). Хотя современные телевизоры и применяют различные технологии, что бы объединить все устройства и использовать только пульт от телевизора (например, технология anynet+ в Samsung-e), но подобные технологии подходят не ко всему оборудованию и не всегда идеально работают.

Подключение спутникового телевидения с помощью CAM модуля.

Другой способ подключить спутниковое телевидение- использовать CAM модуль. CAM модуль (Conditional Access Module, модуль условного доступа) — электронное устройство, используемое как адаптер конкретной системы кодирования к общим интерфейсам условного доступа (Common Interface) в телевизорах и ресиверах цифрового телевидения для обеспечения доступа абонентов к зашифрованному медиаконтенту в цифровом телевидении (Википедия).

В большинство современных телевизоров уже встроен спутниковый ресивер (DVB-S2), которому остается только добавить устройство для расшифровки каналов - CAM модуль. Поскольку каждый оператор имеет свою систему кодирования, то и и CAM модуль у каждого оператора (Триколор, НТВ+ и т.д.) свой. Таким образом, используя CAM модуль определенного оператора, вы активируете ресивер встроенный в телевизор и просматриваете спутниковые каналы выбранного оператора без использования внешнего спутникового ресивера.

Фото КАМ модуль

Плюсы использования CAM модуля:

- Управление с одного пульта. Казалось бы мелочь, но это ОЧЕНЬ УДОБНО.

Минусы:

- Телевизор должен поддерживать DVB-S2 и модуль Cl+. Эту информацию вы можете узнать из технической документации к телевизору или сказав модель вашего телевизора при покупке CAM модуля.

Как подключить и настроить CAM модуль?! На самом деле подключение и настройка CAM модуля крайне проста и с ней можно справиться не прибегая к помощи специалистов. Ниже подробно описано как установить и настроить CAM модуль, будет актуально для всех популярных операторов - Триколор, НТВ+, Телекарта, Радуга и т.д.

Установка и настройка CAM модуля.

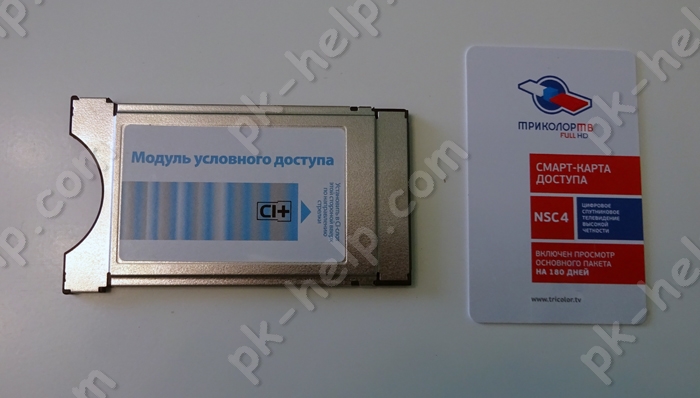

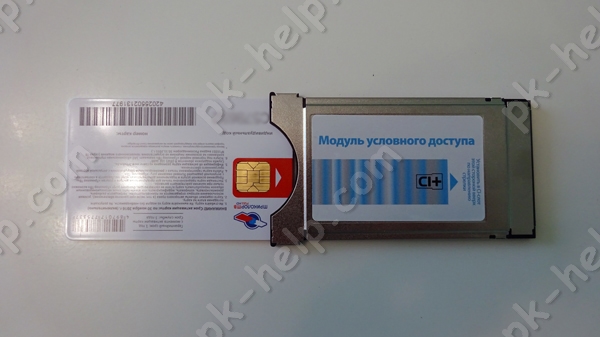

Первым делом необходимо правильно вставить карту доступа в CAM модуль. Для этого поверните карту доступа металлическими контактами вверх и вставьте ее до упора, при этом CAM модуль должен располагаться к вам лицевой стороной.

Фотография CAM модуль

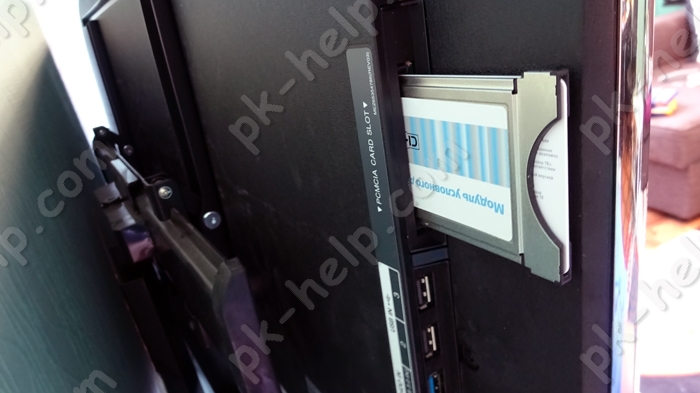

Затем выключите телевизор и вставьте CAM модуль в специальный слот (PCMCIA слот), обычно он располагается на задней боковой панели телевизора. Модуль необходимо вставлять лицевой стороной к стене.

Фото Подключение CAM модуля

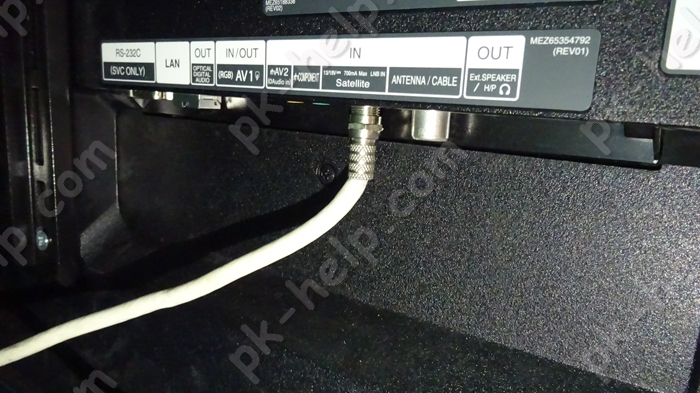

Подключите спутниковую тарелку к телевизору.

Фотография Подключение спутниковой терелки к телевизору

После этого включите телевизор.

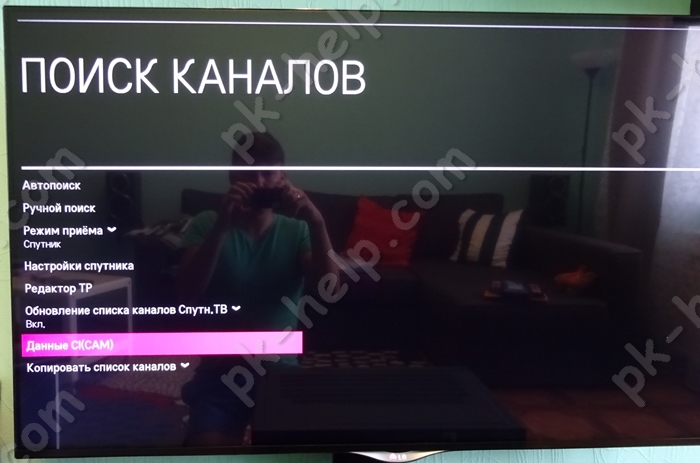

Перед настройкой спутниковых каналов, рекомендую убедиться, что телевизор "видит" ваш CAM модуль, для этого зайдите в настройки телевизора и посмотрите информацию о CAM модуле. Например на телевизорах LG, для этого необходимо зайти в "Настройки"- "Быстро" -"Поиск каналов"- "Данные CI (CAM)"

Фотография Инофрмация о CAM модуле

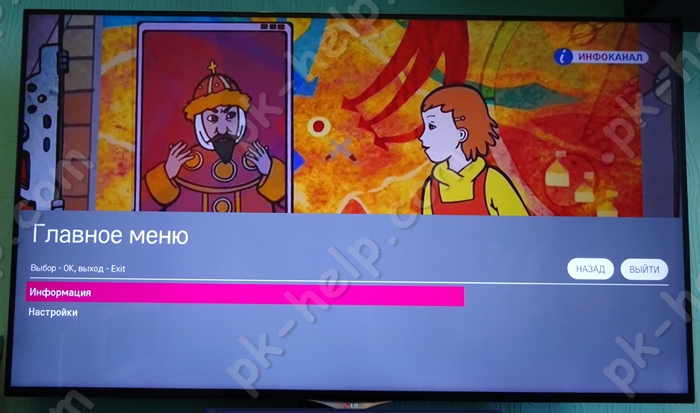

Далее выбрать "Информация".

Фото Просмотр информации о КАМ модуле

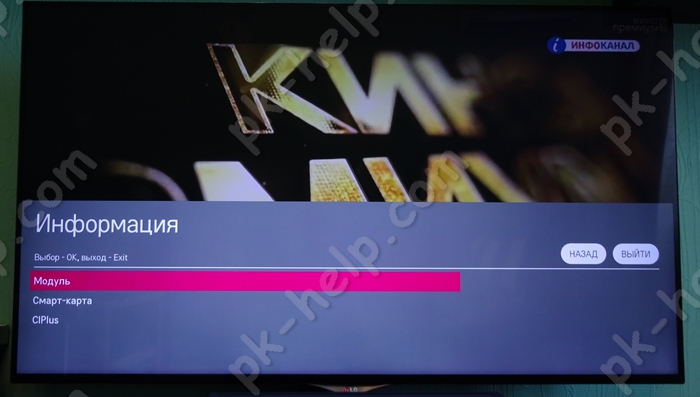

После этого "Модуль".

Фото CAM модуль в телевизоре

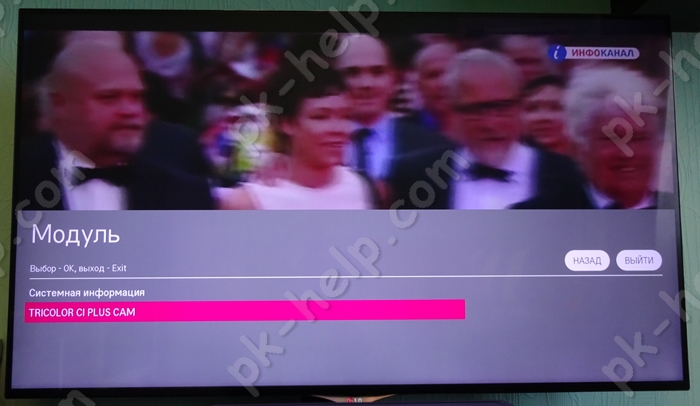

Выбрать ваш модуль, в моем случае это Tricolor CI plus CAM

Фотография Настройка спутникового ТВ без ресивера

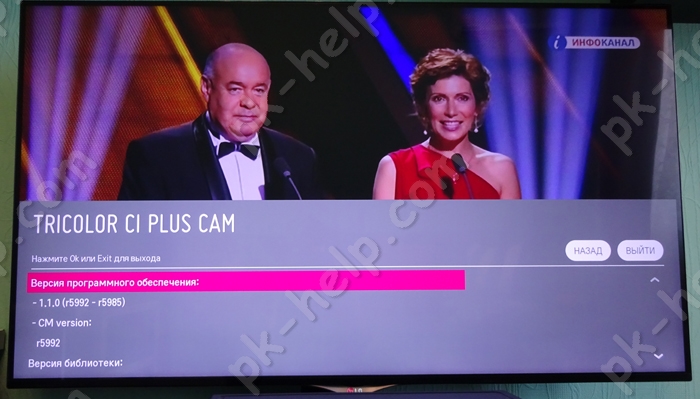

И посмотреть информацию о нем.

Фото Информация о CAM модуле Триколор

Если телевизор "не видит" CAM модуль, значит, вы его вставили не правильно, выключите телевизор и вставьте CAM модуль правильно.

Настройка спутниковых каналов через CAM модуль.

Ниже я опишу как настроить CAM модуль на телевизоре LG, для других моделей телевизоров (Philips, Samsung, Sony и т.д.) все будет аналогично.

Зайдите в меню телевизора, для этого нажмите:

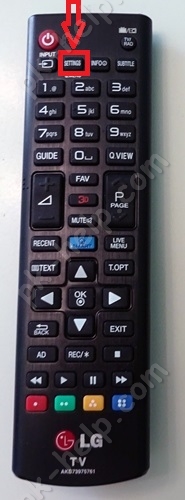

1) на обычном пульте телевизора кнопку "Settings"

Фото кнопка Настройки на пульте управления

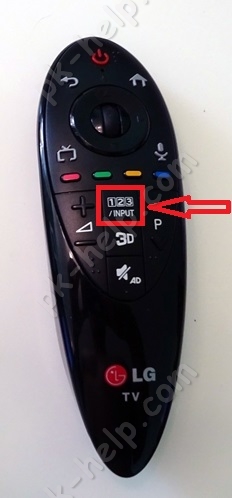

2) на пульте magic remote кнопку "Input"

Фотография Настройки на magic remote

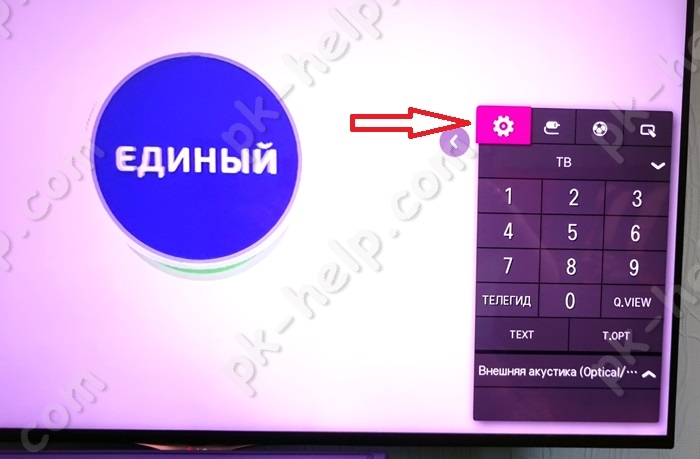

и выберите кнопку "Настройки" на телевизоре.

Фото Выбор меню Настройки

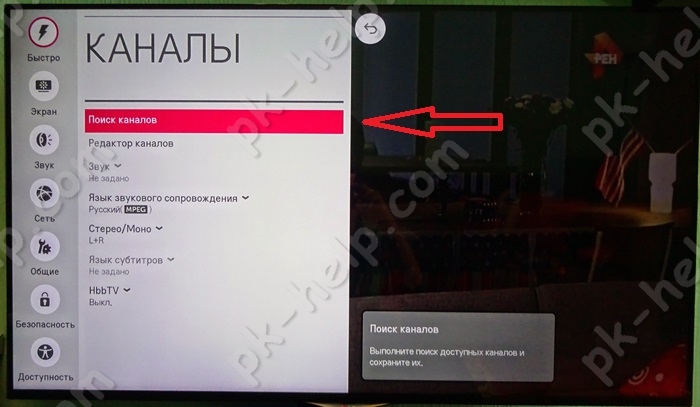

В меню "Быстро" выберите "Поиск каналов".

Фото Поиск каналов на CAM модуле

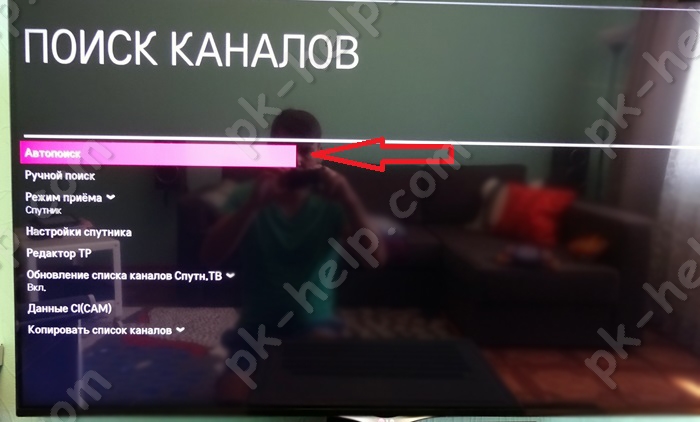

Выберите "Автопоиск"

Фотография Автопоиск спутниковых каналов

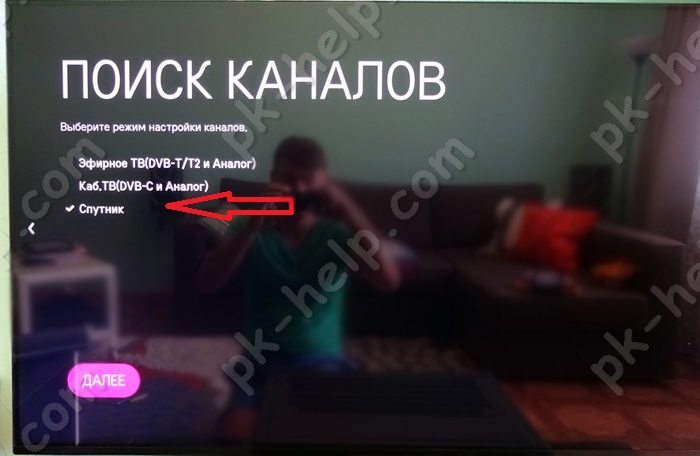

Укажите в режиме настроек "Спутник" и нажмите "Далее".

Фото Выбор источника поиска каналов на телевизоре

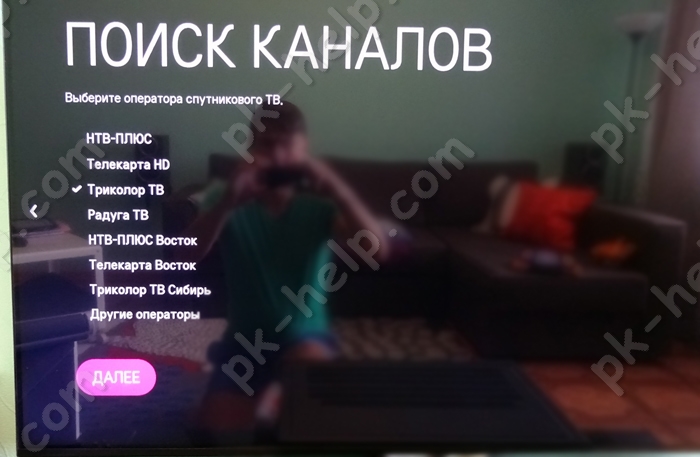

Из списка выберите оператора чей CAM модуль используете, в данном случае Триколор.

Фотография Выбор оператора Триколор, НТВ+ и т.д.

Если вы используете общепопулярного оператора Триколор, НТВ+ и др., то на следующем шаге просто нажмите "Далее", иначе нажмите "Настройка" и внесите настройки соответствующие вашему спутниковому оператору.

Фото настойки спутника

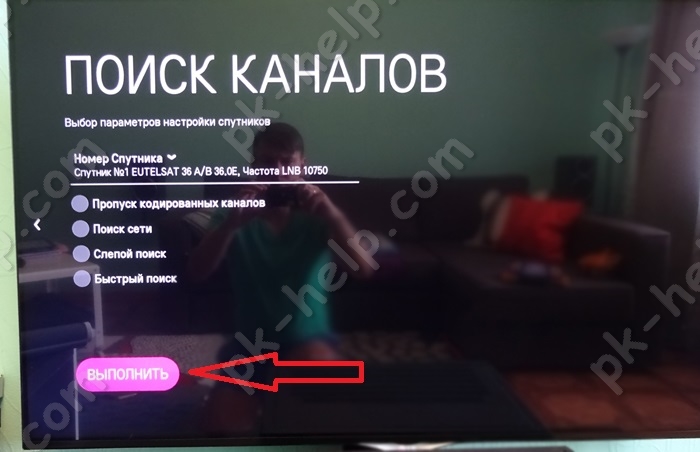

Следующим шагом, нажмите "Выполнить" что бы запустить поиск каналов. Так же можно указать более точный поиск выбрав, например - Пропуск кодированных каналов и т.д.

Фотография поиск каналов

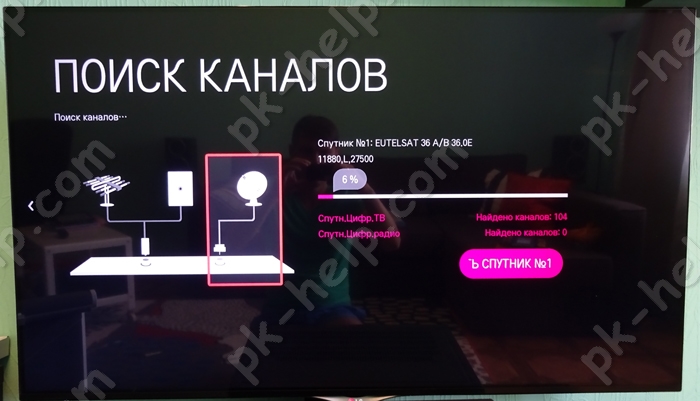

Начнется автоматический поиск спутниковых каналов, необходимо подождать несколько минут, прежде чем он закончится.

Фотография Поиск спутниковых каналов через CAM модуль

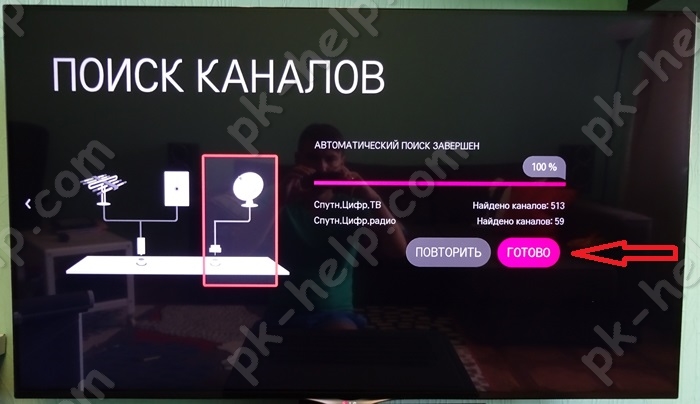

В итоге вы увидите количество найденных каналов и радио, теперь можно нажать "Готово".

Фото Каналы через CAM модуль

 В результате вы настроили спутниковое телевидение, используя CAM модуль.

Видео настройки CAM модуля Триколор, НТВ+, Телекарта, Радуга .
