Для начала настроим основной роутер, к которому подключен интернет.
Настройка основного роутера.
Подключаемся к веб интерфейсу ротуера, настраиваем интернет (если он не настроен), настраиваем Wi-Fi сеть, пошагово этот процесс описано в статье обновление прошивки TP-Link WR841ND и первоначальная настройка роутера (интернет, Wi-Fi) и обновление прошивки TP-Link WR841N и первоначальная настройка роутера (интернет, Wi-Fi).

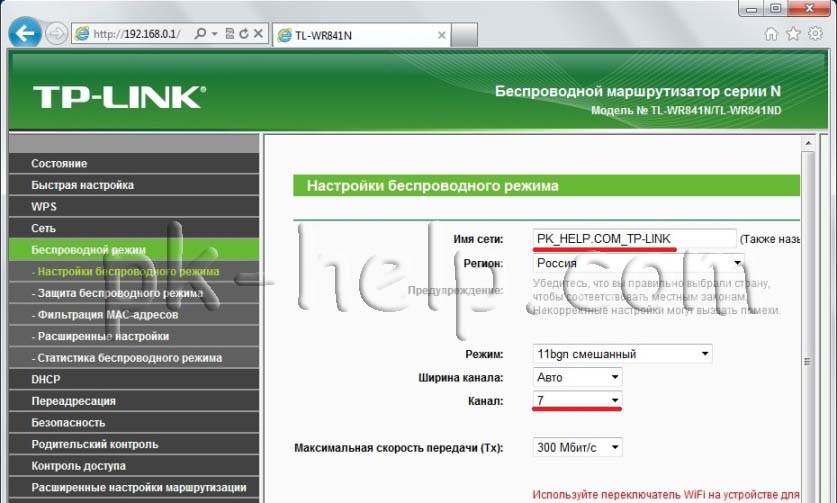

В данном примере я буду использовать имя Wi-Fi сети- PK_HELP.COM_TP-LINK, так же необходимо вручную указать Канал, я использовал 7.

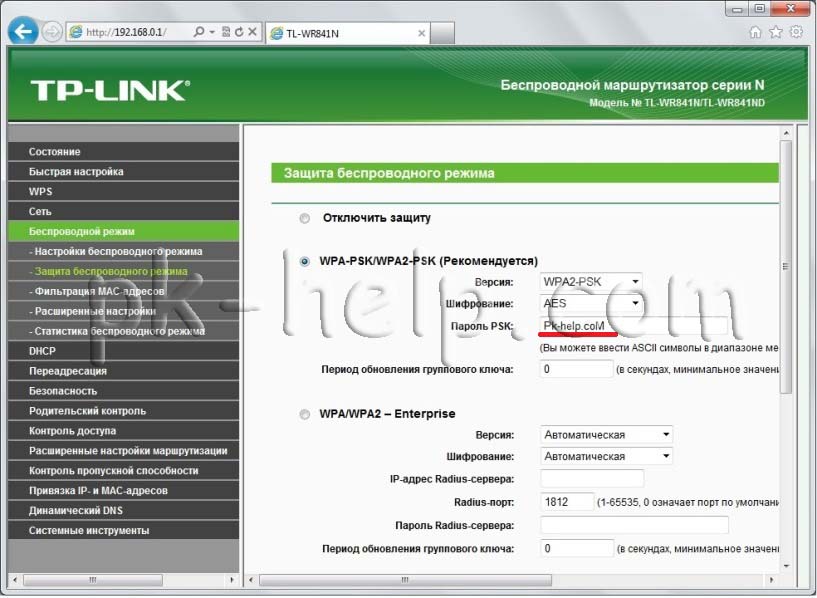

В меню -Защита беспроводного режима, в строке пароль PSK прописываем пароль, в данном случае я использовал Pk.help.coM.
На этом настройки для главного роутера TP-Link TL WR841DN/ TP-Link TL WR841D можно считать оконченным. Теперь необходимо подключить к нему интернет и перейти к настройке второго роутера.
Настройка второго роутера.

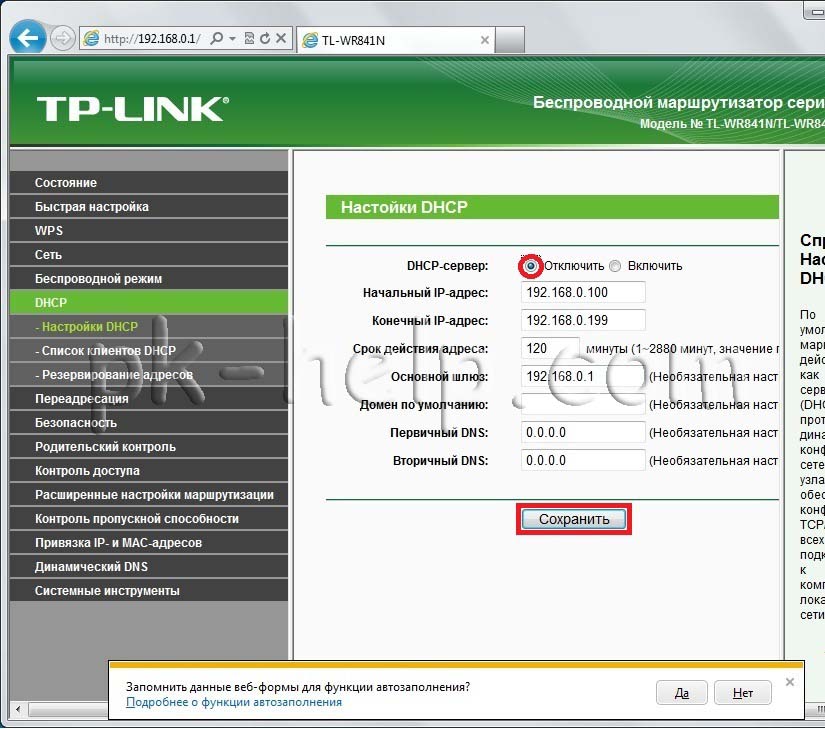

Подключившись к веб интерфейсу второго роутера переходим на вкладку "DHCP"- "Настройка DHCP" и отключаем DHCP сервер, поскольку в сети должно быть одно устройство "раздающее" сетевые настройки.

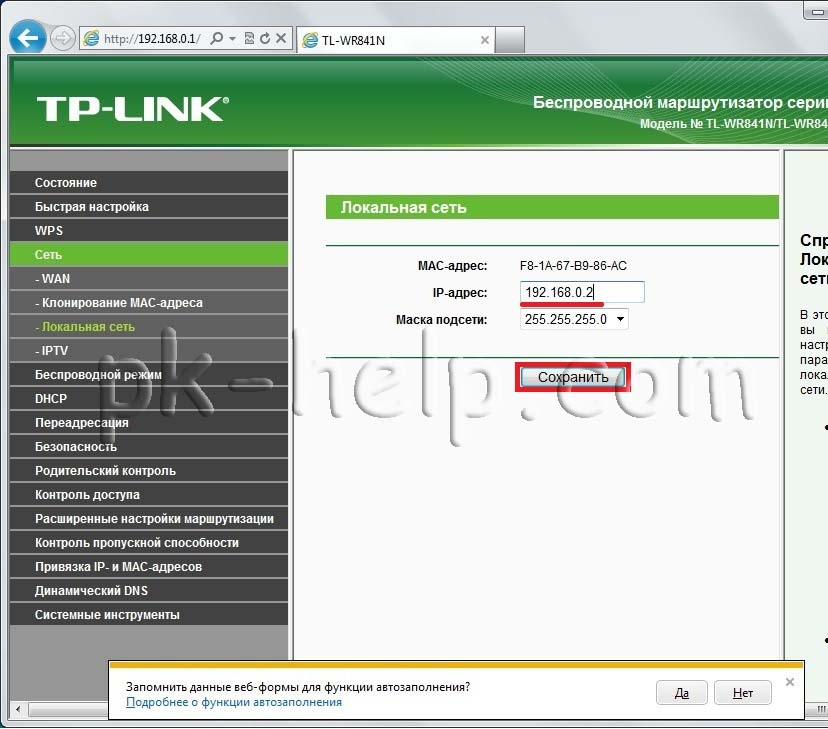

После этого заходим в "Сеть"- "Локальная сеть" и изменяем IP адрес TP-Link TL WR841DN/ TP-Link TL WR841D на 192.168.0.2 поскольку в сети не должно быть двух устройств с одинаковыми IP адресами (напомню у первого роутера IP 192.168.0.1). После нажатия кнопки "Сохранить" роутер перегрузится.

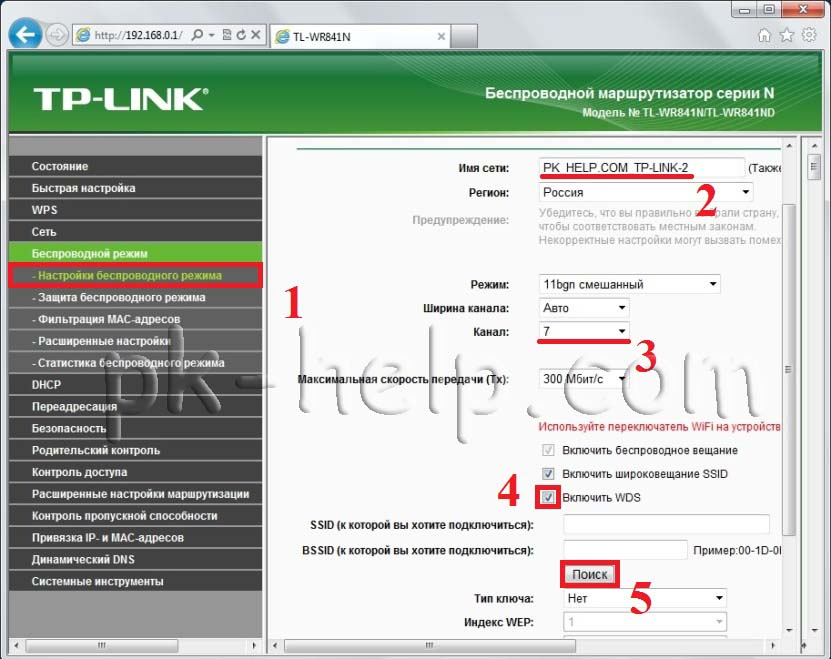

Следующим шагом настраиваем Wi-Fi сеть. Прописываем имя Wi-Fi сети, в данном примере PK_HELP.COM_TP-LINK-2, в строке Канал ставим 7. Ставим галочку "Включить WDS" и нажимаем кнопку "Поиск".

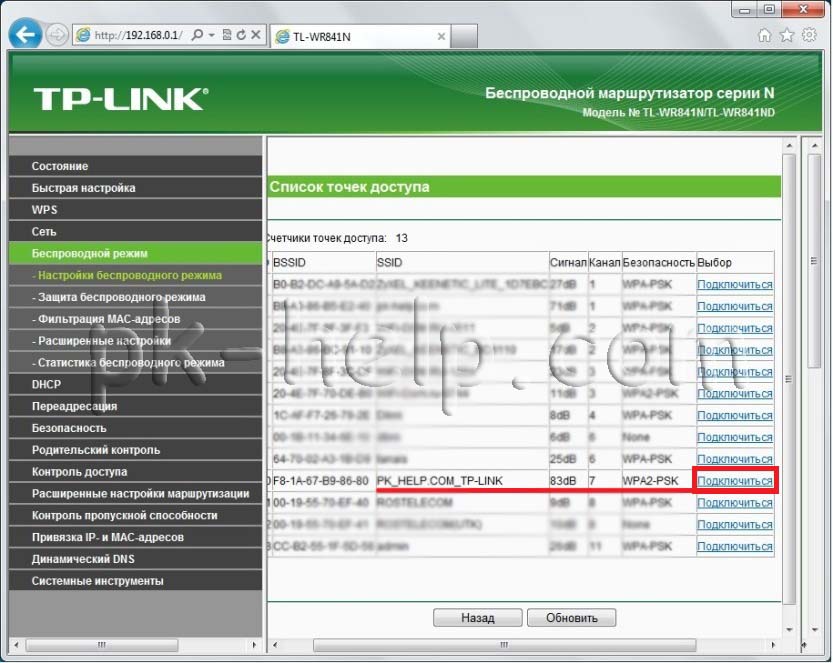

Перед вами появится весь список доступных сетей Wi-Fi, находим ранее созданную PK_HELP.COM_TP-LINK и нажимаем кнопку "Подключиться".

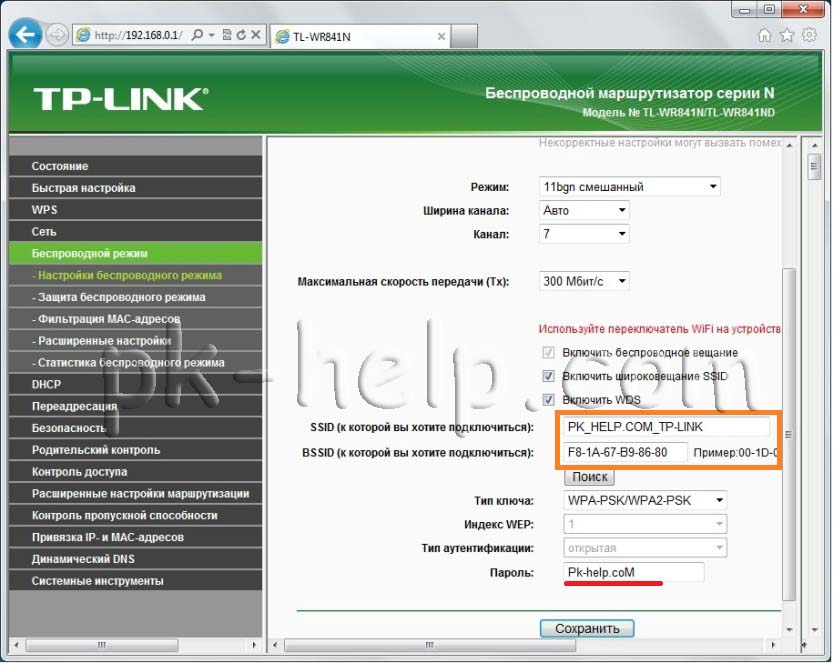

В результате поля SSiD и BSSID автоматически заполнятся, осталось выбрать тип ключа безопасности и ввести пароль, который использовался в главном роутере, в данном примере тип- WPA-PSK/WPA2-PSK и пароль Pk.help.coM. Нажимаем кнопку "Сохранить".
Настройку второго роутера TP-Link TL WR841DN можно считать оконченной.

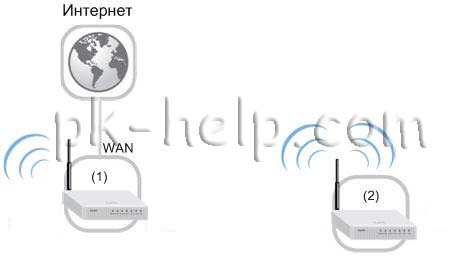

Теперь осталось разнести эти роутеры и получить расширенную сеть Wi-Fi.
В окончании хочу добавить что в данном примере роутеры TP-Link TL WR841DN/ TP-Link TL WR841D используются как частный случай, на данный момент многие роутеры поддерживают функцию WDS и с ними можно проделать подобные операции, единственное, что хотел бы добавить, так это то, что желательно для связки в WDS использовать роутеры одного производителя, а в идеале и одинаковой модели.
Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:
Комментарии
подключен по wds и инет по wifi раздает . скорость 15/12
DHCP на втором отключен.
Хочу подключить от 2 роутера кабелем ноутбук ни как не выходит что делать куда смотреть .
Немного подробней постарайтесь! Сперва посмотрите на ноуте настройки "Подкл по локю сети" - Свойства "ТСР IРv4", что бы там было отмечено получение всего автоматом! А в целом описывайте возникающие проблемы по мере их возникновения и подробно!
Ноут по Wi-Fi подключается, IР получает, интернет работает?
Подключил главный роутер d-link dir-616 к интернету и сделал на нем wifi сеть. Далее взял второй роутер tp-link tl-wr841n и по описанию в вашей статье выпонил настройки как для второго роутера в режиме wds.
Теперь имею две wifi сети: сеть1 от роутера dir-615 где есть интернет и сеть2 от роутера tp-link в режиме репитера, но к сети2 ни одно устройство не подключается, а если и подключается то без доступа к интернет. Подскажите где что не так. А также на сколько я понял при подключении по Вашей статье два роутера видятся под разными wifi сетями?
TL-WR340GD как WDS принимающий и раздающий Интернет по Wi-Fi.
Именно по Wi-Fi !!!
В общем из множества статей, заметил только в одной что у принимающего роутера необходимо изменить IP в предпоследнем значении, т.е У ОСНОВНОГО 192,168,0,1 то у ВТОРОГО 192.168.1.1 для Интернета или 192.168.1.2 для Lan///
Проверял день !!! НО есть одно НО !!! После смены на 192.168.1.1 Интернет появляется !!! но только по шнурку ( по которому например подключали роутер и ноутбук для настройки) А вот по Wi-Fi раздавать отказывается !!! Роутер не пингуется !!! ЗАЙТИ НА НЕГО НЕВОЗМОЖНО !!! только РЕСЕТ !!! как быть ? Что делать ????
Решение проблемы нашлось, после перевода второго роутера в режим дубликатора, на него можно зайти только пор кабелю... Т.Е. он переходит в режим обычного свича... Проверенно 100%.
Настраиваем основной роутер, например 192.168.1.1 делаем статичные апишники на подключаемых устройствах, а на втором роутере меняем апи на 192.168.0.1 и после перезагрузки он пропадет, но работать будет. Сети можно назвать по разному, например сеть 1 и сеть 2, пароль можно одинаковый. а когда будешь подключаться, то будет видно куда подключается устройство. в общем успехов, если что не понятно пиши скайп отвечу...
Юрий а можешь как нибудь подробнее обьяснить в скайпе... хочу соединить роутер ADSL и обычный маршрутизатор, он соединяется но интернета нету((( skype q3506190
Назначить статические локальные адреса роутерам
1-192.168.1.1
2.192.168.1.2
3.192.168.1.3
Отключите DHCP сервер на 2-м и 3-м роутере
Создать WIFI сети с одинаковыми SSID на всех роутерах?
А возможно их соединить по витой паре но что бы так же была одна сеть WiFi ?
Нужно объединить две сетки в разных зданиях по wifi. Расстояние между зданиями метров 60 по прямой. В двух зданиях есть по одному wifi маршрутизатору. Есть вопросы:
* можно ли ограничиться одной наружней точкой и одним из имеющимся маршрутизаторов ? в каких режимах должны работать точка и маршрутизатор в этом случае?
P.S. кстати asus (репитер) периодически становится недоступным, но пока работает я в это не лезу...
Вот посмотрите еще какие пинги идут с главного на второй модем:
http://i003.radikal.ru/1507/46/d0065825734e.png
1. Был и успешно работал про года беспроводной мост между двумя роутерами. С настройками проблем не возникло.
2. Вчера отключился инет и через час включился заново, но на второй роутер (дочерний) больше не раздается.
С основного пк могу свободно выйти на второй, но вот со второго на основной не выходит. (я имею ввиду кабинет роутеров). Настройки не изменились , вай фай от основного роутер работает нормально. в чем ещё может быть проблема?
Недолго музыка играла.. почему-то слетает в той комнате, где 741 и снова появляется 2 точки доступа с одинаковым именем. Интернет естественно не работает. Помогает только перезагрузка самого роутера.
Отправил Вам на почту скриншоты, может что-то заметите неправильное в настройках..
- еще вопрос, сколько клиентов по wi-fi цепляете, может проблема не в настройках, а в возможностях(чи п 741 не справляется)?
о таком писал на этой же странице смотрите # Serge 22.02.2015 13:35
как проверить напишу Вам в почту, когда подправите и пришлете "полные" скрины).
К основному роутеру подключен ПК через кабель и когда начинает работать мост (то есть включен дублирующий роутер), на ПК постоянно начинает пропадать интернет. На всех устройствах подключенных по Wi-Fi никаких проблем не наблюдается.
С чем такое может быть связано?
сайт глотает фразы (((
ping 192.168.1.1
ping 192.168.1.2
Ответ от 192.168.1.1: Заданный узел недоступен. - НЕ РАБОТАЕТ
Ответ от 192.168.1.2: Заданный узел недоступен. - НЕ РАБОТАЕТ
сайт глотает фразы (((
в общем отпишитесь
ping 192.168.1.1
ping 192.168.1.2
Ответ от 192.168.1.1: число байт=32 время=1мс TTL=64 - РАБОТАЕТ
Ответ от 192.168.1.2: число байт=32 время=1мс TTL=64 - РАБОТАЕТ--
также по гуглите
ЯГИ АНТЕННЫ (YAGI)
Направленные АНТЕННЫ
Нервов уже не хватает..
Ситуация следующая.:
Есть 2 роутера: TP-Link WR841N и TP-Link WR741ND
Кое как месяц назад я их объединил по этой инструкции как беспроводной мост. Тоже промучился пару дней.
Вначале поставил 841 на кухне, как репитер, а 741 был изначально от провайдера. Потом решил поменять их местами, потому как 841 более логично должен был быть (2 антенны и тп). Но не тут то было.
Настройки забылись, на том роутере что был репитером не посмотреть, т.к. DHCP стоял и доступ к веб-настройкам не было. Села сброс. И пришлось все по новой вспоминать, бегать из комнаты в кухню..
Через 3-4 часа заработало, но теперь придя в кухню, устройство (смартфон) не подключается автоматически к сети, т.к. имя сети под с одним именем. Приходится от одного отключаться, к другому переподключатьс я. Т.е. настройках wi fi светится сразу две точки доступа (тот что в комнате со слабым сигналом и та что на кухне с сильным сигналом). Раньше, когда первый раз удалось настроить, то он отображал только одну сеть и и как-то сам переподхватывал . Где в настройках это указать? Где я что пропустил?
Заранее спасибо за любые советы
2 - проверьте чтобы у второго роутера было отключено DHCP(рис3)
3 - необходимо чтобы SSID сети был одинаковым на обеих точках(регистр букв имеет значение)
если все верно и не получается кидайте скрины (можно сделать кнопкой PrtScn), попробуем разобраться
у первого 841 - ...0.1
у второго 741 - ...0.2
П.С. у связистов есть правило - трогает не лезь)
это вы очень точно!
но уже тронул..
вообще еще раз все попробовал переделать, все переправил, все замечания учтены, вроде все по инструкции, сеть там ловит, но не пере подключается! видит на кухне 2 сети с одним и тем же именем. автоматически, как было ранее, не пере подключается. когда принудительно подключаю, то минут 5-7 висит, а потом просто отпадает на сотовые телефона (андроид телефон).
посмотрите пожалуйста на скриншоты:
http://pix.sevelina.ru/images/2015/03/20/Скриншот20032015162923.png
http://pix.sevelina.ru/images/2015/03/20/Скриншот20032015163047_841jQwbI.png
http://pix.sevelina.ru/images/2015/03/20/Скриншот20032015163631.png
http://pix.sevelina.ru/images/2015/03/20/1.jpg
http://pix.sevelina.ru/images/2015/03/20/2.jpg
неужели переставлять обратно более сильный роутер на кухню (как второй), а 741 обратно к точке доступа? Может вопрос в том, ч то роутер сильнее на точке доступа и он еще захватывает тот участок, что на кухне?
Спасибо Вам за ответы и за внимание к моим вопросам!
Также проверьте еще раз:
скрин (обоих)1 - чтобы роутеры ОБА передавали на одинаковом канале(рис1) (НЕ АВТОМАТИК, а явно указан одинаковый канал на ОБОИХ роутерах)
скрин (обоих)2 - чтобы у второго роутера (741) было ОТКЛЮЧЕНО DHCP(рис3)(741 не должен раздавать ip address устройствам – иначе возможны проблемы)
скрин (обеох)3 - необходимо чтобы SSID сети был одинаковым на обоих точках(регистр букв имеет значение) – вроде одинаковый
--------
как понял хотите так:
роутер 841 с ip address 192.168.1.1
- Internet подключен к WAN интерфейсу
- SSID impereus
- DHCP (сеть 192.168.1.0) с маской 255.255.255.0
(ОСНОВНОЙ раздает Интернет)
также
роутер 741 ip address с 192.168.0.1
- мост(WDS)
(РЕТРАНСЛИРУЕТ Интернет)
НАЧНЕМ ПО ЭТАПАМ – сегодня 1й
сразу бросилось в глаза, что страницы управления роутеров находяться в разных сетях, а именно
роутер 841 ip address 192.168.1.1
роутер 741 ip address 192.168.0.1
(в пункте 4 имел введу чтобы Х – одинаковые, а Y - разные 192.168.X.Y), у Вас наоборот
- Если разные X, тогда устройства находятся в разных сетях и эти сети друг друга будут видять(между ними начнет ходить трафик) начиная с маски 255.255.0.0 (обычно, думаю у вас то же, на роутерах маска 255.255.255.0), есть вариант, когда это делается намеренно, но думаю это не ваш случай
Как это исправить:
1: подключаемся в любой из 1- 4 порт роутера 741 (не WAN)
2: входим на страничку управления, насколько помню Network > LAN и меняем ip address на 192.168.1.2 (по идее он должен быть свободен в вашей сети)
3: перегружаете роутер
!! теперь зайти на него можно по адресу 192.168.1.2 и теперь оба роутера находится в одной сети.
как понял хотите так:
роутер 841 с ip address 192.168.1.1
- Internet подключен к WAN интерфейсу
- SSID impereus
- DHCP (сеть 192.168.1.0) с маской 255.255.255.0
(ОСНОВНОЙ раздает Интернет)
также
роутер 741 ip address с 192.168.1.2
- мост(WDS)
(РЕТРАНСЛИРУЕТ Интернет)
узнать построили вы мост или нет можно воспользовавшис ь командой ping в командном интерпретаторе( cmd), подключившись к Wifi - в Вашем случае:
>>>
ping 192.168.1.1
Ответ от 192.168.1.1: число байт=32 время=1мс TTL=64
ping 192.168.1.2
Ответ от 192.168.1.2: число байт=32 время=1мс TTL=64
Ответ от 192.168.1.1: Заданный узел недоступен.
и\или( в зависимости к какому роутеру подключились)
Ответ от 192.168.1.2: Заданный узел недоступен.
>>--->
ping 192.168.1.1
Ответ от 192.168.1.1: число байт=32 время=1мс TTL=64
ping 192.168.1.2
Ответ от 192.168.1.2: число байт=32 время=1мс TTL=64
Похоже, что роутеры просто друг друга не видят (возможно не только консоли управления в разных сетях)
- "Лагает" потому, что у Вас РЕАЛЬНО 2 независимые сети с одинаковыми SSID(которые между обой "дерутся".
- Кст. наверное с 741 Интернета нет(если конечно WAN заведен только в 841), это так?
- посмотрите есть ли на роутерах возможность сделать из них точку доступа, роутер, клиент ... (по идее в меню отвечающее за Wireles),
если есть то какое значение установлено?
--------
Скрины всех страниц меню роутеров в которых что-то делали, думаю это (Network(Сеть) - все, Wireless(Беспр Соеден) - 1,2 (пароль мне не нужен, DHCP - где видно сервис отключен или включен(по идее 1я), аналогичные страницы другого роутера даже если не настраивали) желательно попарно на 1м рисунке (шлите на imy@ukr.net)
Вы гений! Действительно проблема была в одинаковых подсетях. Все заработало! Огромное вам спасибо!
Ранее не сделал скриншоты всех меню второго роутера, потому что при выключении функции DHCP он просто пропадал из видимости (где-то даже об этом писали, что это норма).
Вы реально помогаете.
Недолго музыка играла.. почему-то слетает в той комнате, где 741 и снова появляется 2 точки доступа с одинаковым именем. Интернет естественно не работает. Помогает только перезагрузка самого роутера.
Отправил Вам на почту скриншоты, может что-то заметите неправильное в настройках..
СХЕМА
-первый 192.168.0.1:
подключен WAN, SSID(WPA2-PSK), DHCP, зарезервирован ip для принтера (..0.105 физически подключен к 2-му роутеру)
-второй 192.168.0.2:
WDS, также зарезервирован ip для принтера (..0.105 физически подключен)
-сетевой принтер:
подключен к 2-му роутеру, статикой прописан ip ..0.105
ПРОБЛЕМА
все работает, но периодически рвет пинги (отваливается 2й роутер, с 1м роутером все ОК), и ест принтер печатает через раз((
единственное, что приходит в голову и еще не пробовал, это захидировать сеть(выключить SSID Broadcast), возможно будет меньше запросов от сторонних клиентов..
Подскажите, кто встречался с подобной проблемой и из-за чего она может возникать, как исправить, еще варианты...
алгоритм WPA2\AES - тяжелый, когда подключается много клиентов начинаются проблемы(при мосте)
----
Решение:
в1. поставить WEP/TKIP (мне не подходит);
в2. поставил подороже роутеры ASUS -N15 - пока полет средний(но не рекомендую эту модель, поставил потому, что была пара под руками);
в3. подыскиваю точку доступа...
если не получится буду брать 2 Микротика 7й серии
Все заработало!
Оператор отслеживает устройства по мак адресу и выдает свои маршрутизаторы. Чтобы обойти ограничение, я купил свой маршрутизатор, думал, изменю его мак адрес на мак адрес сетевой карты компьютера (который зарегистрирован у оператора), и смогу использовать его как вай-фай мост, чтобы раздать интернет без привязки к мак адресу. Сделал все, как в Вашей инструкции +клонировал мак адрес сетевой карты компьютера в роутер -не помогло. Подскажите, что я мог опустить при настройке? Маршрутизатор оператора dlink, мой tplink. Менять настройки могу только в своем
С чем такое может быть связано?
Всё сделал по инструкции, роутеры такие же.
Пробую подключиться ко второй сети WI-Fi с ноута, вписываю пароль, и пишет сто не верный пароль сети.
Всё проверял, целый день ушёл=(...
Кто сталкивался с таким?
а у репитера свой пароль, у меня была таже проблема и решается она легко: просто полазийте в настройках репитера и заметите графу с надписью wpa-psk/wpa2-ps k, под которым увидите пароль от роутера-репитер а, который и надо вводить при подключении. заменить его или нет - уже на ваше усмотрение
У меня 3 роутера TP-Link TL WR841N. Они соединены между собой кабелем (от Lan предыдущего к WAN следующего (хотя пробовал и LAN к LAN )). Возможно ли настроить сеть так, чтобы по всему зданию была одна вайфай сеть. Т.е. пользователь подключился к одному роутеру, переместился в другую часть здания (в зону действия другого роутера) и произошло переподключение к ближнему роутеру (как сотовая связь). К LAN портам роутеров кабелем подключены еще по 2 ПК. Возможна ли такая настройка. Кто с этим сталкивался, помогите плиз!!!
2 Что значит любую?!
3 Если у вас Tp-Link TL WR841D то все описано в статье.
Длинк стоит на 1 этаже (втыкнут WAN от воли) раздает Интернет по WiFi и Lan без проблем. Не могу к нему подключить TP-link, то есть по вашим настройкам он подключился и в обоих сетях могу найти на роутер, но интернета в сети ТПлинка нету.
Прошивки последние.
Может они не совместимы или я какую галочку где не поставил.
СПасибо. Жду овтета
Цитирую Артур:
1-192.168.1.1
2.192.168.1.2
3.192.168.1.3
Отключите DHCP сервер на 2-м и 3-м роутере
Создайте WIFI сети с одинаковыми SSID на всех роутерах
О результатах отпишитесь, но вообще должно работать.
Обязательно походите по всему зданию с ноутбуком включая и отключая
Выяснилось следующее - DIR-320 и TL-WR841N не полностью совместимы между собой. Пробовал соединить TL-WR841N с DI-824VUP+ и с Промсвязь М-200 A (ZTE ZXV10 W300). Та же история. Соединение "мост" образуется без проблем. Но на этом всё, С TL-WR841N выйти в интернет не возможно, хотя пингуется с обоих сторон.
Соединил в "мост" два TL-WR841N - летает! Работает без проблем. И данные передаются по сети во всех направлениях. И в интернет выход есть. Так, что для нормальной работы нужно брать аппараты, как минимум, одного производителя.
Всем спасибо.
Делаю "мост" между DIR-320 и TL-WR841N. Настроил как в статье. TL пингуется и позволяет открыть свои настройки. А вот всё, что подключено к нему - нет. Как будто он не в общей сети, а у него своя сеть. Естественно, компьютер подключенный к TL не может выйти в интернет и в сеть в частности. Может посоветуете как с этим бороться?
Спасибо.
1 Пропингуйте с компьютера главный роутер...
2. Пропингуйте ping www.google.com
3. Пропингуйте ping 8.8.8.8
частный дом заходит кабель интернета к нему подключили роутер тп-линк 841, настроили по быстрой настройке используя диск в комплекте все ок, wi-fi работает. однако сигнала по всему дому нет в должном качестве. купили такой же роутер чтобы сделать сеть используя функцию WDS. Все сделал по вашим настройкам, но в момент настройки второго роутера (репитора) когда поменял IP адрес с 192.168.0.1 на 192.168.0.2 роутер перегрузился и сбросил связь. После этого подключился, но показывает что доступ ограничен или нет подключения. Что сделал не так, Помогите плз.
Заранее благодарен.
Я так понял, что мне надо заменить первый роутер на второй, обновить прошивку, далее по статье до момента поиска первого роутера. Так я понял, что первый роутер должен быть только подключен к питанию и второй его найдет?
После смены IP-адрес на 192.168.0.2 и нажатия «Сохранить» роутер 2 перезагрузится, в адресной строке появится http://192.168.0.2/ (не так, как у Вас на рисунках, где Вы включаете WDS и всех после этого) пропадает интернет и возможность последующих настроек. Что может быть не так?
Перекинул сетевые кабели с первого роутера на второй, перепрошил, отключил DHCP, изменил IP адрес, после перезагрузки получил сообщение "Нет доступа к сети
Соединение с сайтом 192.168.0.2 прервалось, потому что изменились настройки сети." Как быть?
